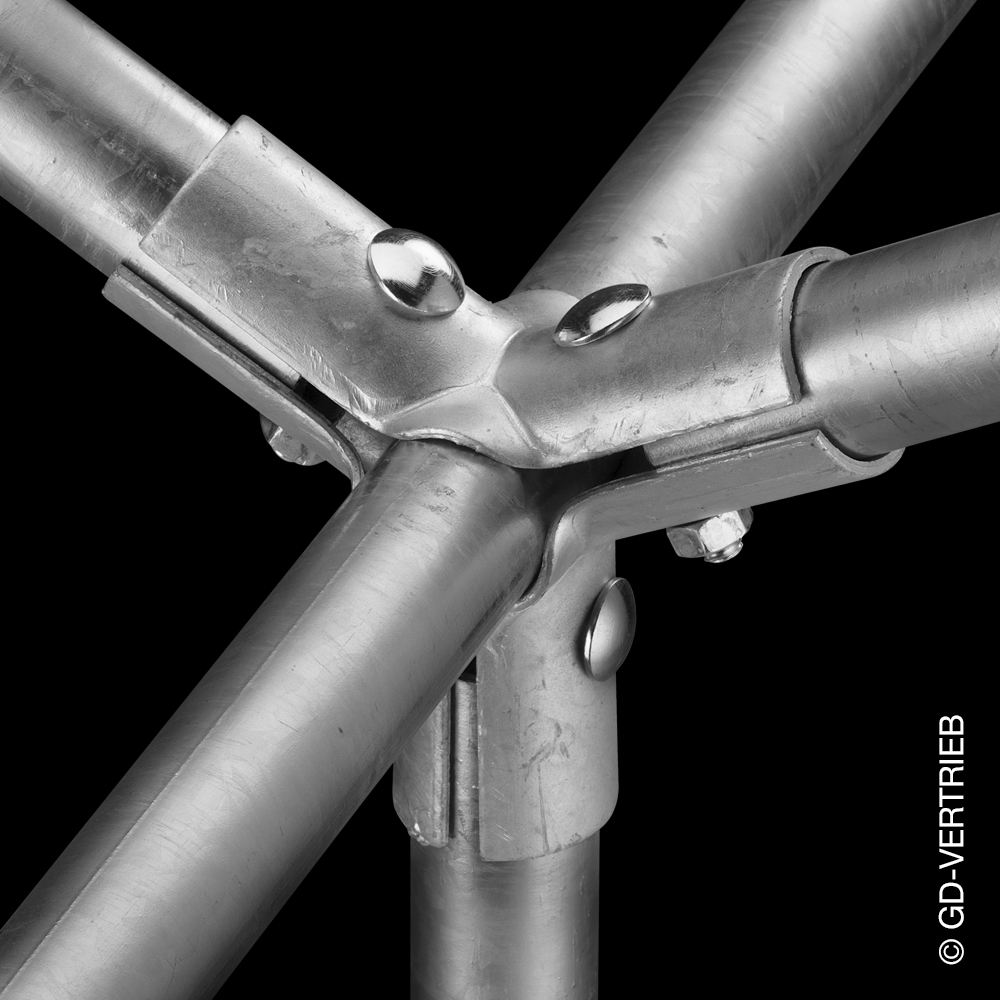

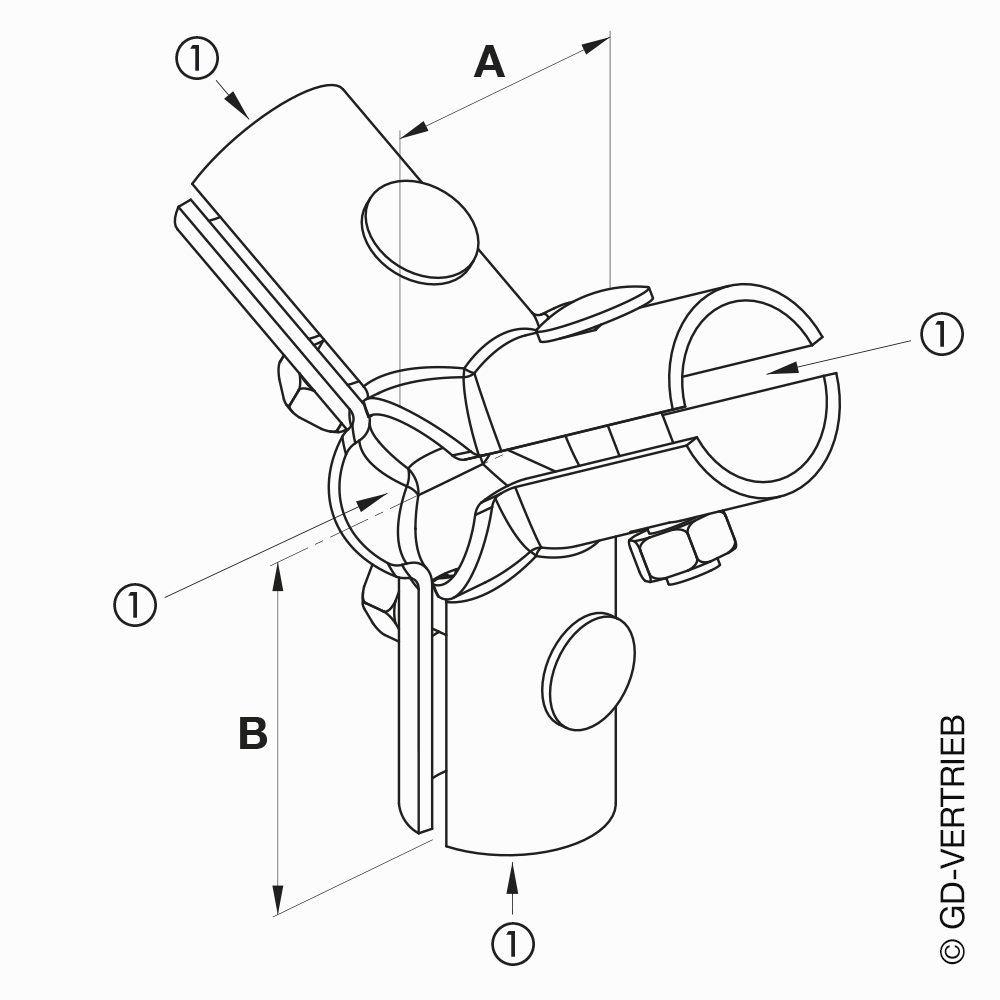

Die Winkelschelle 5-fach wird zur Verbindung von fünf Rohren gleichen Durchmessers in einem Kreuzungspunkt verwendet, wobei ein Rohr durchgehend ist und die drei abzweigenden Rohre jeweils im Winkel von 120° zueinander angeordnet sind. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der drei mitgelieferten Schlossschrauben wird die Schelle um alle Rohre fest geschlossen.
Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.
| Artikel | Rohr | Schrauben (3x) | A | B | a.A. |
|---|---|---|---|---|---|
| 92020013 | 3/4″ | *M10 x 40 | 45 | 68 | X |
| 92020023 | 1″ | *M10 x 50 | 55 | 73 | X |
| 92020033 | 1 1/4″ | *M10 x 60 | 65 | 95 | X |
* Schlossschraube
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
