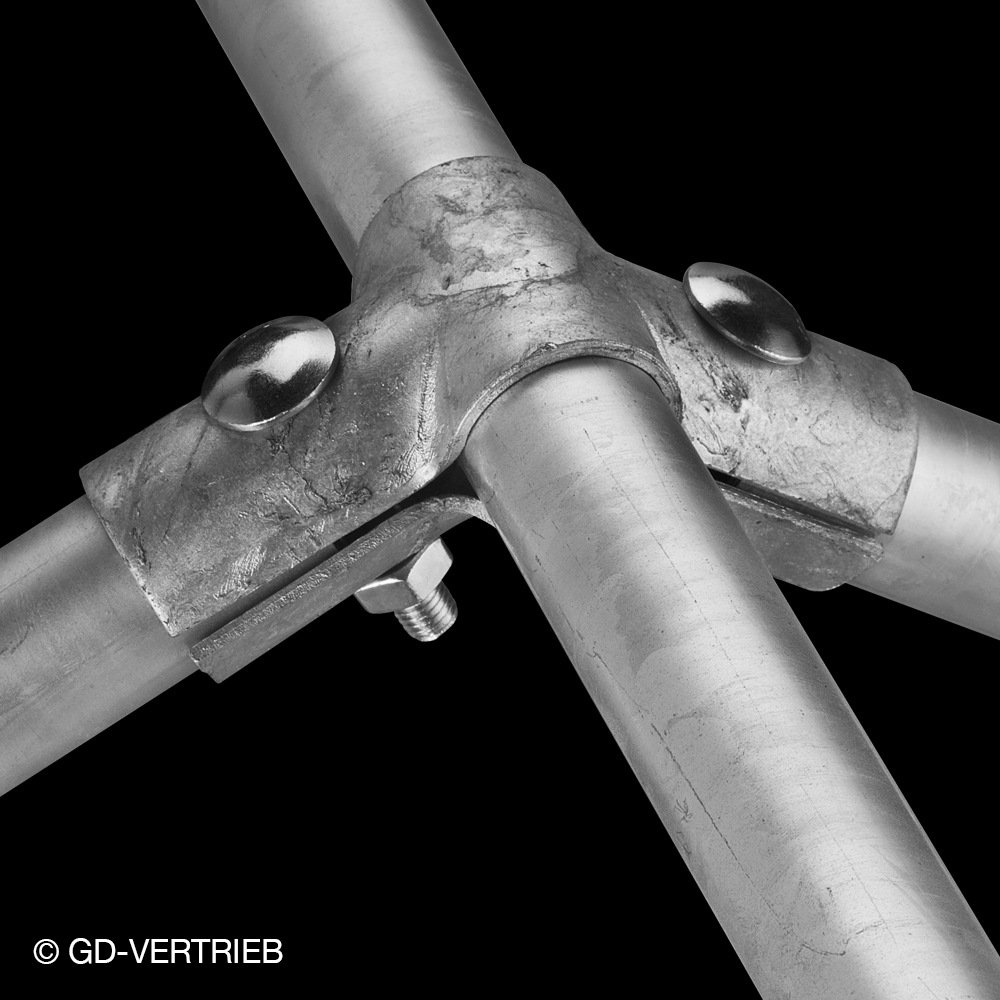

Die Winkelschelle 4-fach – 120° wird zur Verbindung von drei Rohren mit gleichem Durchmesser in einem Kreuzungspunkt verwendet, wobei ein Rohr durchgehend ist und die beiden abzweigenden Rohre im Winkel von 120° zueinander angeordnet sind. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der beiden mitgelieferten Schlossschrauben wird die Schelle um alle Rohre fest geschlossen. Diese Schelle eignet sich z.B. für Zeltdachkonstruktionen, wobei die runden Köpfe der Schlossschrauben die Plane schonen.

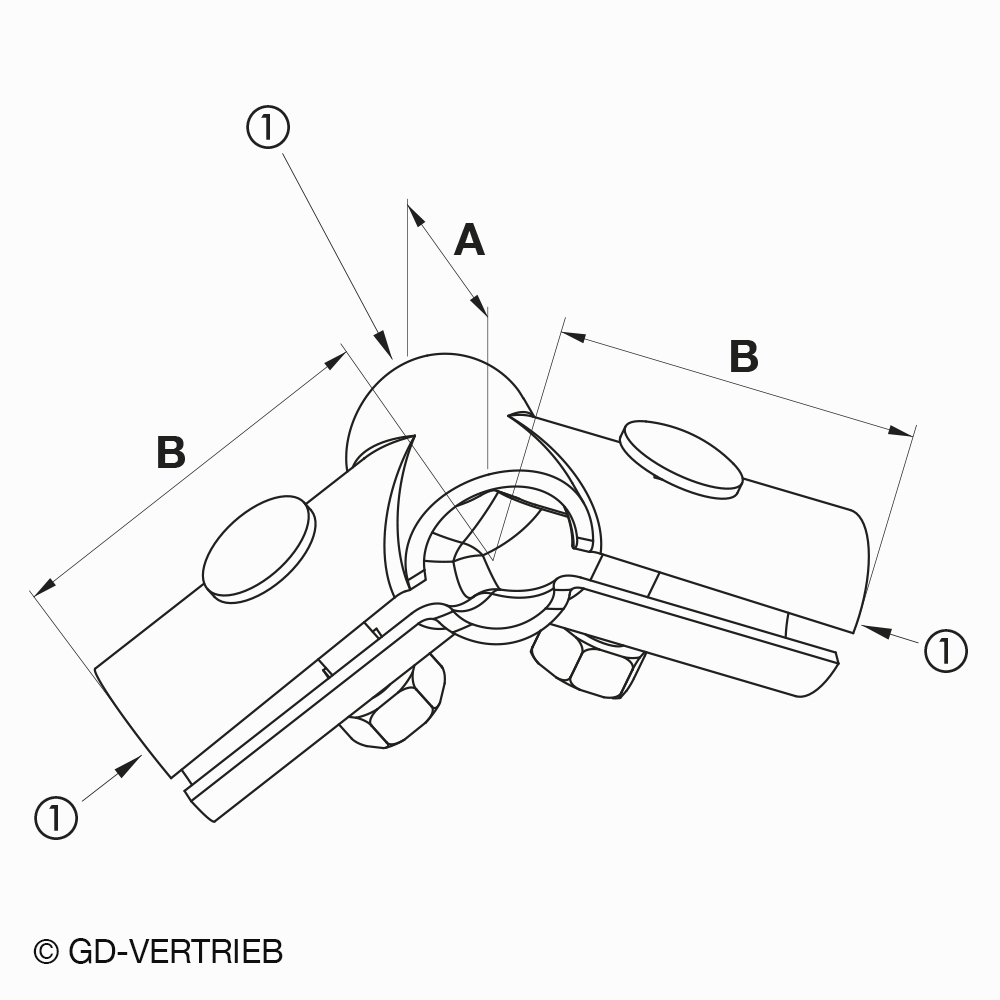

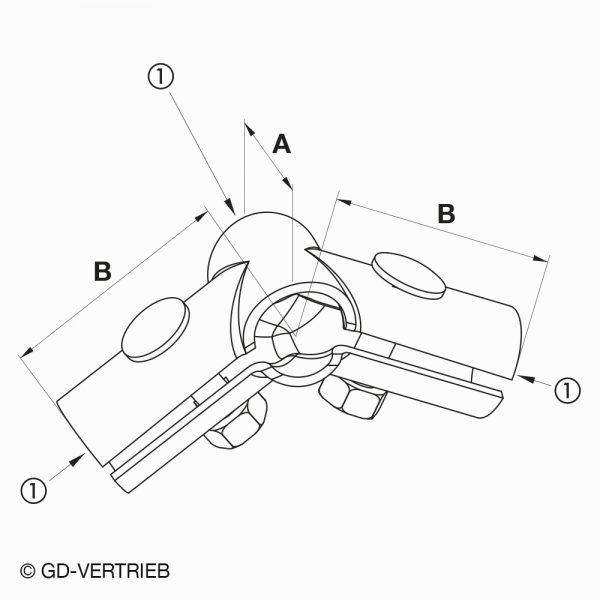

| Artikel | Rohr (1) | Schrauben (2x) | A | B |
|---|---|---|---|---|
| 90690013 | 3/4″ | *M10 x 40 | 45 | 68 |
| 90690023 | 1″ | *M10 x 50 | 55 | 73 |
| 90690033 | 1 1/4″ | *M10 x 60 | 65 | 95 |
* Schlossschraube
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
