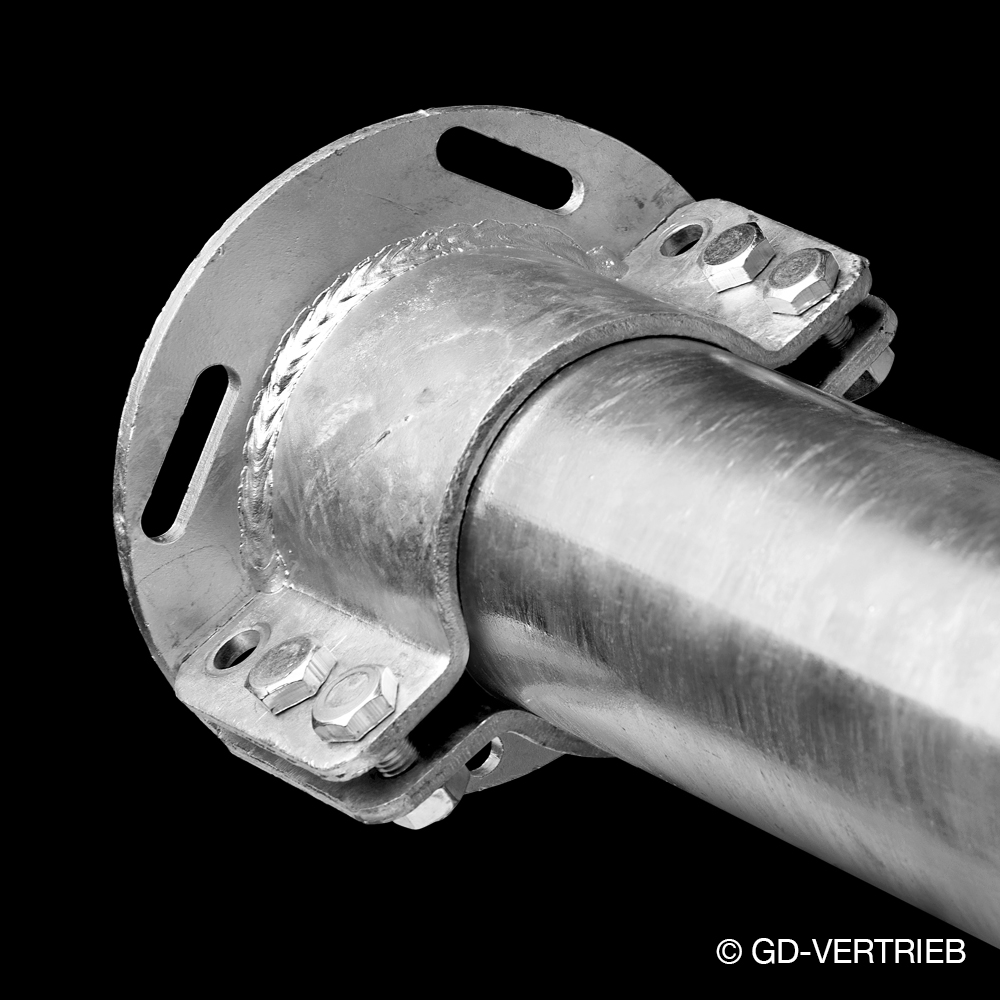

Das Wandlager – 2-teilig eignet sich zur Befestigung von Rohren an Wänden oder Böden. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Das Wandlager ist feuerverzinkt und wird mit vier Schrauben zum Klemmen des Rohres am Außendurchmesser geliefert. Die vier Befestigungsbohrungen für Boden bzw. Wand sind als Langlöcher ausgeführt, wodurch bei der Montage ein genaues Ausrichten möglich ist.

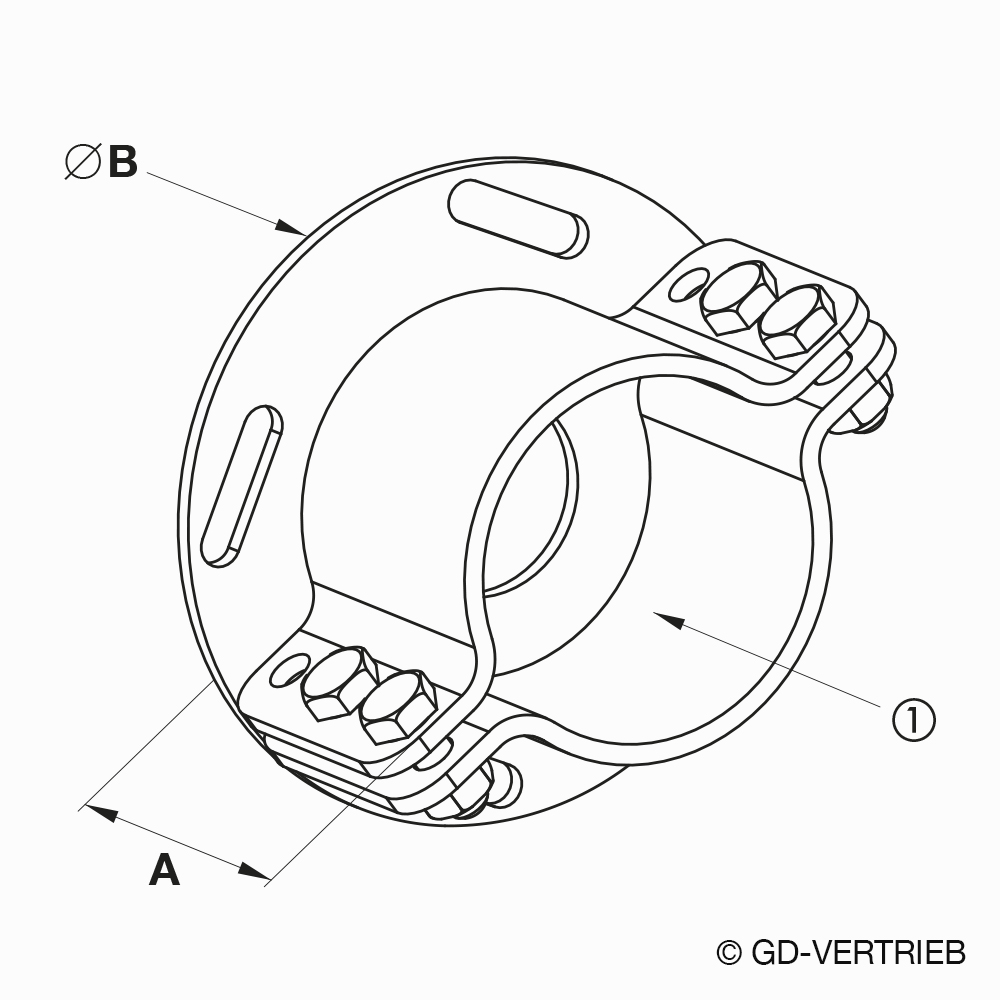

| Artikel | Rohr (1) | Schrauben (4x) | A | B |
|---|---|---|---|---|
| 90490013 | 2″ | M10 x 30 | 85 | 160 |
| 90490023 | 2 1/2″ | M10 x 30 | 85 | 160 |
| 90490033 | 3″ | M10 x 30 | 85 | 160 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
