Der Wandhalter für vertikale Rohre eignet sich z.B. als Befestigungspunkt für vertikale Rohrleitungen. Diese können mit Hilfe von überlangen Bügelschrauben am Wandhalter befestigt werden. Dabei sollte zwischen den Muttern der Bügelschraube und dem Wandhalter jeweils ein Halteblock gesetzt werden, damit die beiden Streben des Wandhalter zusammengehalten werden. Mit Muttern und Halteblöcken auf beiden Seiten das Wandhalters können Rohre auch verschiebbar gelagert werden. Der Wandhalter ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle.
Passende “überlange” Bügelschrauben (galvanisch verzinkt):
- für Rohr 1 1/4″: Artikel 91140156
- für Rohr 1 1/2″: Artikel 91140166
- für Rohr 2″: Artikel 91140196
Passende “überlange” Bügelschrauben (V2A Edelstahl):
- für Rohr 1 1/4″: Artikel 150290
- für Rohr 1 1/2″: Artikel 150291
- für Rohr 2″: Artikel 150292
- für Rohr 2 1/2″: Artikel 150293
- für Rohr 3″: Artikel 150294

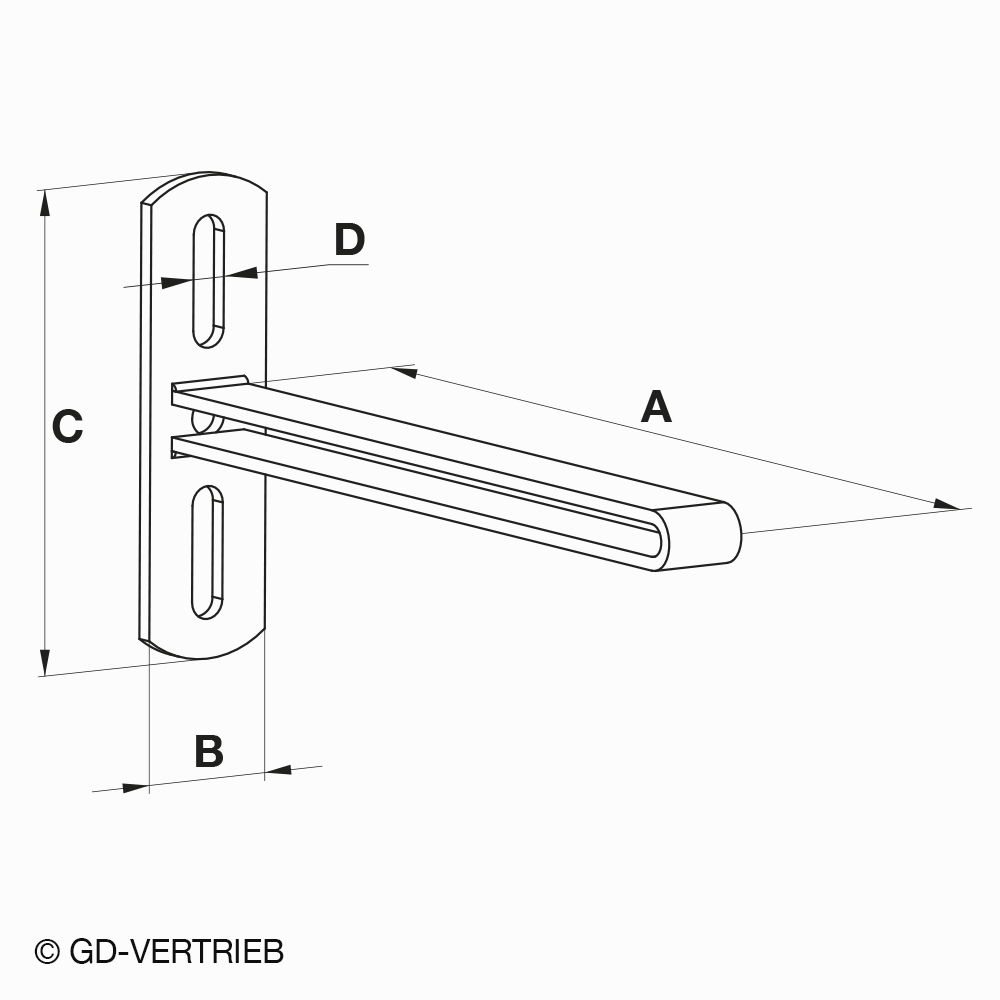

| Artikel | A | B | C | D |
|---|---|---|---|---|
| 91680012 | 150 | 40 | 140 | 10 |
| 91680022 | 250 | 40 | 140 | 10 |
| 91680042 | 300 | 40 | 140 | 10 |
| 91680032 | 400 | 40 | 140 | 10 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
