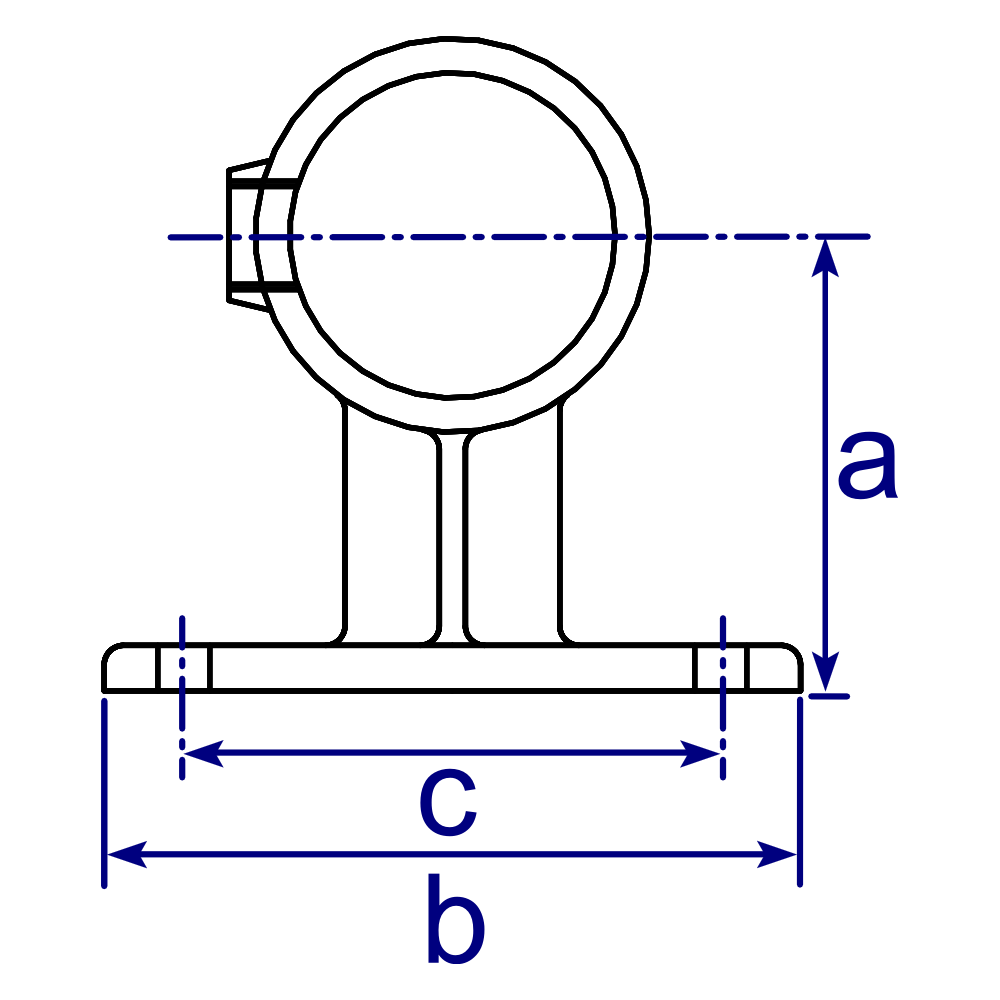

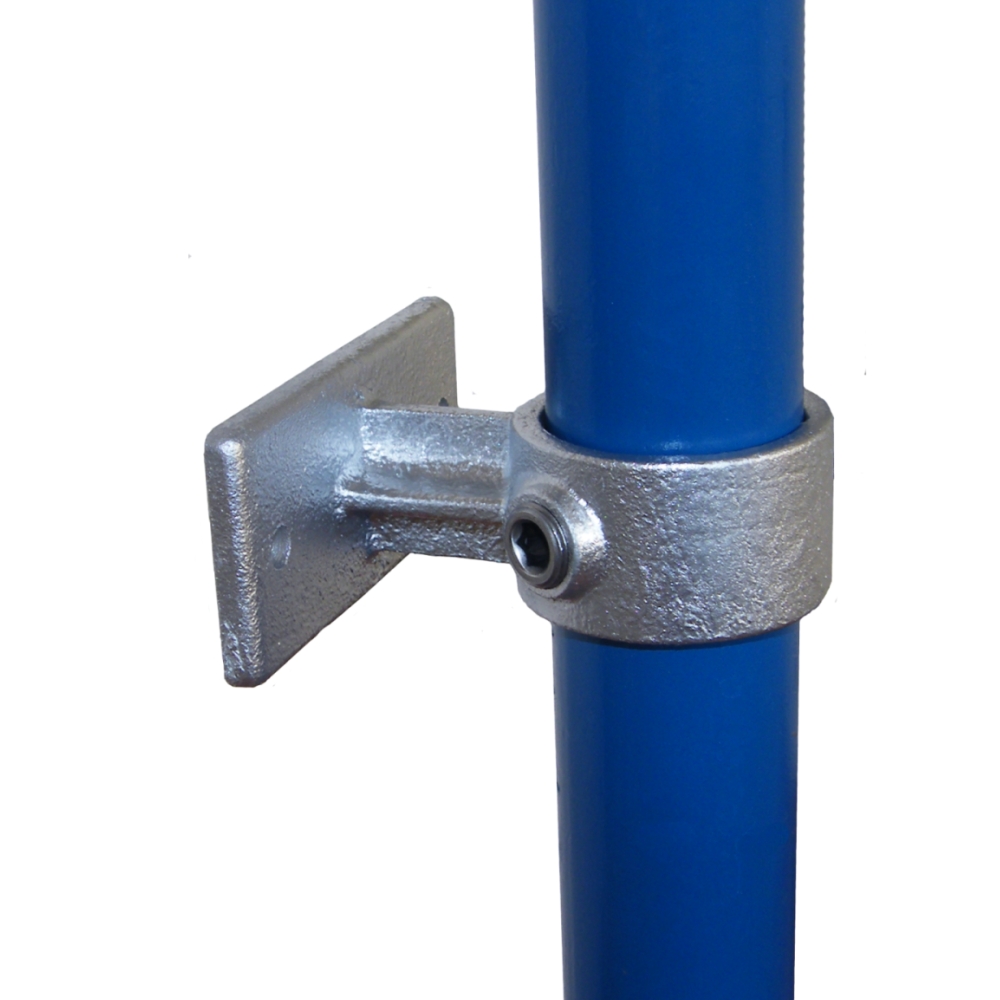

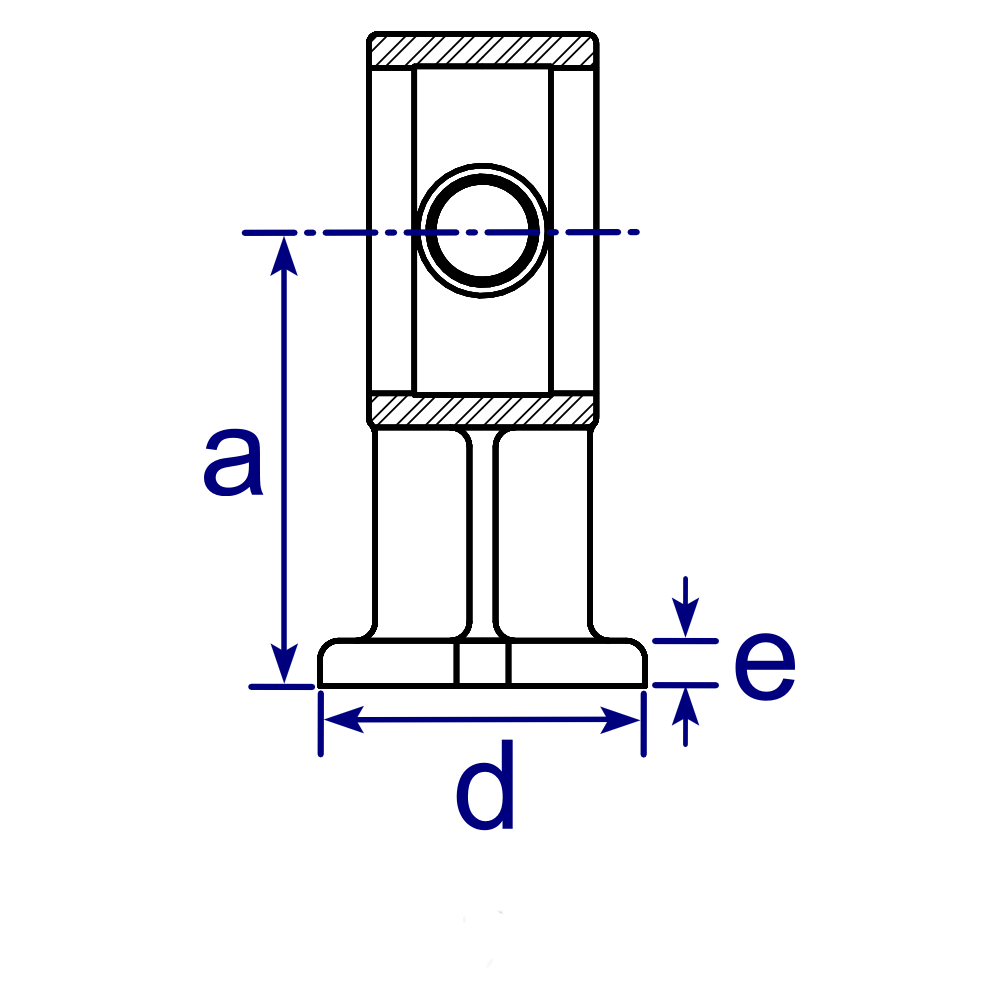

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Damit lassen sich z.B. Rohre parallel zu einer Wand fixieren. Maße siehe Tabelle bzw. Grafik. Die Fixierung des Rohrs erfolgt mit Hilfe von Klemmschrauben (werden mitgeliefert).
| Artikel | Rohr | A | B | C | D | E |
|---|---|---|---|---|---|---|
| 803406 | 1″ | 57 | 80 | 62 | 44 | 7 |
| 803407 | 1 1/4″ | 62 | 102 | 83 | 45 | 7 |
| 803408 | 1 1/2″ | 70 | 107 | 83 | 50 | 7 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
