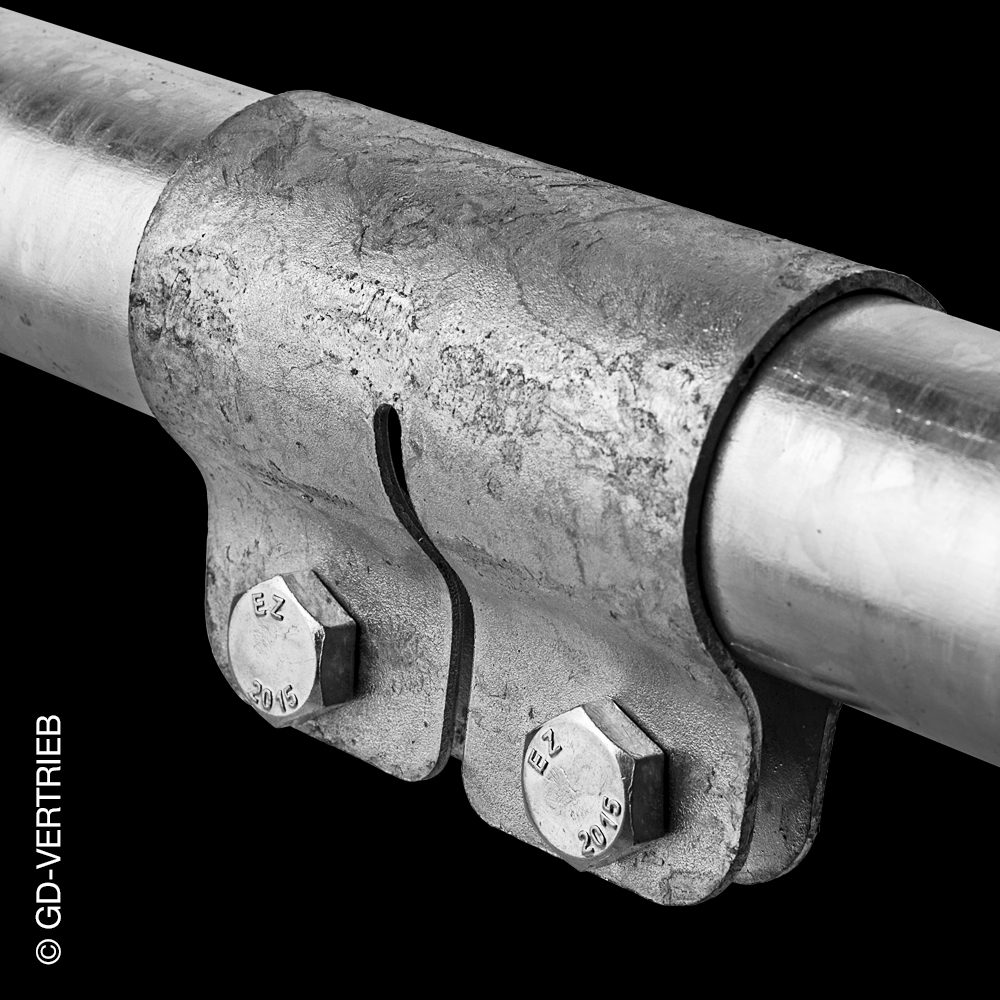

Mit der Verbindungsschelle können zwei Rohre gleicher Größe fluchtend miteinander verbunden werden. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Jedes Rohr wird mit Hilfe der mitgelieferten Schraube geklemmt.

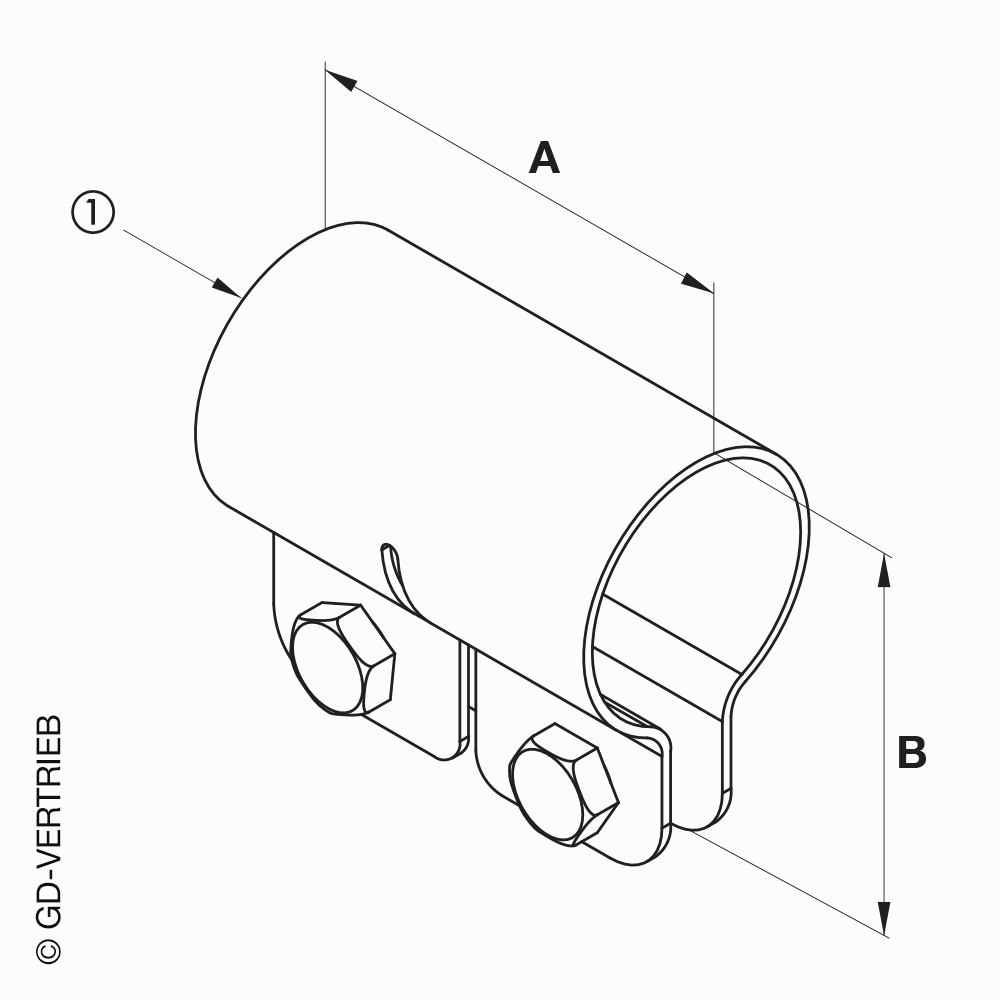

| Artikel | Rohr (1) | Schrauben (2x) | A | B |
|---|---|---|---|---|
| 90400013 | 1 1/4″ | M10 x 30 | 90 | 75 |
| 90400023 | 1 1/2″ | M10 x 30 | 90 | 85 |
| 90400033 | 2″ | M10 x 40 | 90 | 95 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
