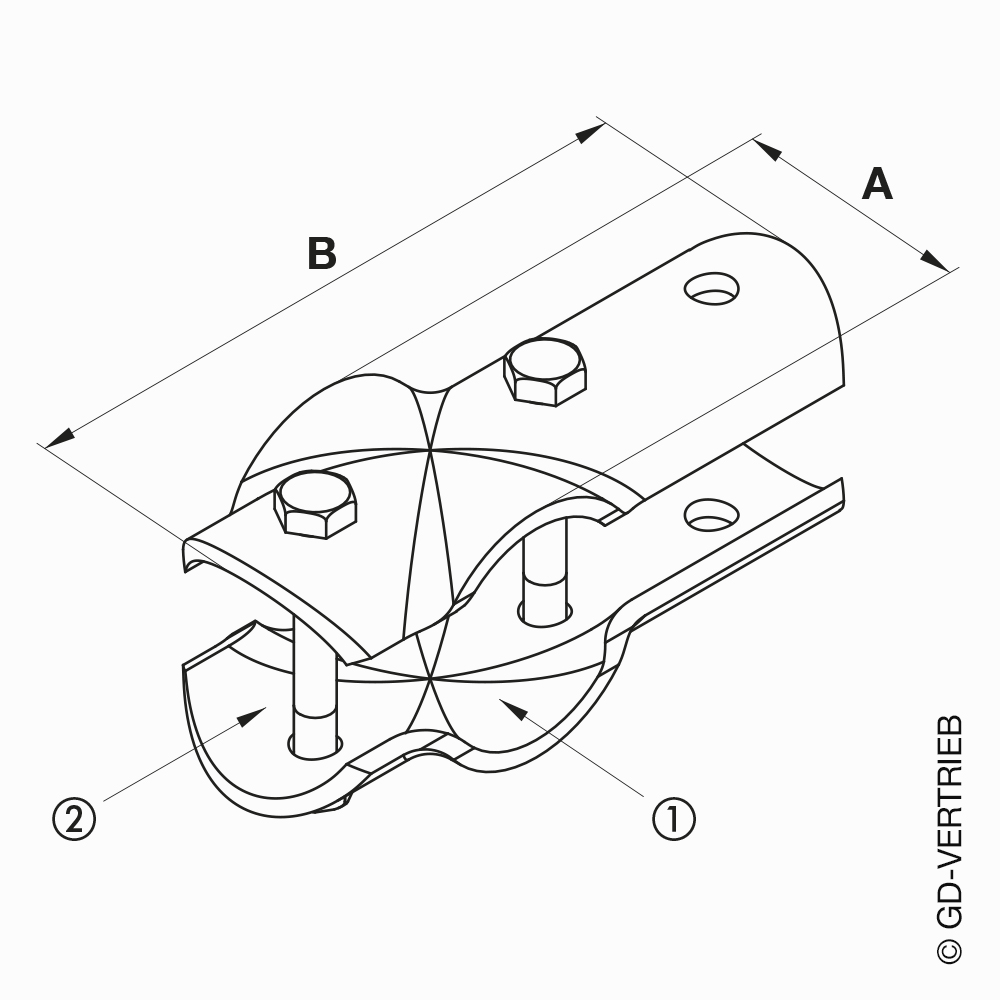

Die T-Schelle – verstärkt dient zur T-förmigen Verbindung von zwei Rohren. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Das abzweigende Rohr (2) ist gleich groß oder kleiner wie das durchgehende Rohr (1). Die beiden Schellenhälften werden mit Hilfe der zwei mitgelieferten Sechskantschrauben verbunden. Das abzweigende Rohr kann zusätzlich mit Hilfe einer Durchgangsschraube gegen Herausziehen fixiert werden. Diese Schelle wird aus 5 mm starkem Material hergestellt und ist deshalb besonders stabil!
| Artikel | Rohr (1) | Rohr (2) | Schrauben (2x) | A | B |
|---|---|---|---|---|---|
| 90840013 | 1 1/2″ | 1 1/2″ | M12 x 70 | 70 | 169 |
| 90840023 | 2″ | 1 1/2″ | M12 x 70 | 70 | 181 |
| 90840033 | 2″ | 2″ | M12 x 80 | 70 | 181 |
| 90840043 | 2 1/2″ | 1 1/2″ | M12 x 70 | 70 | 197 |
| 90840053 | 2 1/2″ | 2″ | M12 x 85 | 70 | 197 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

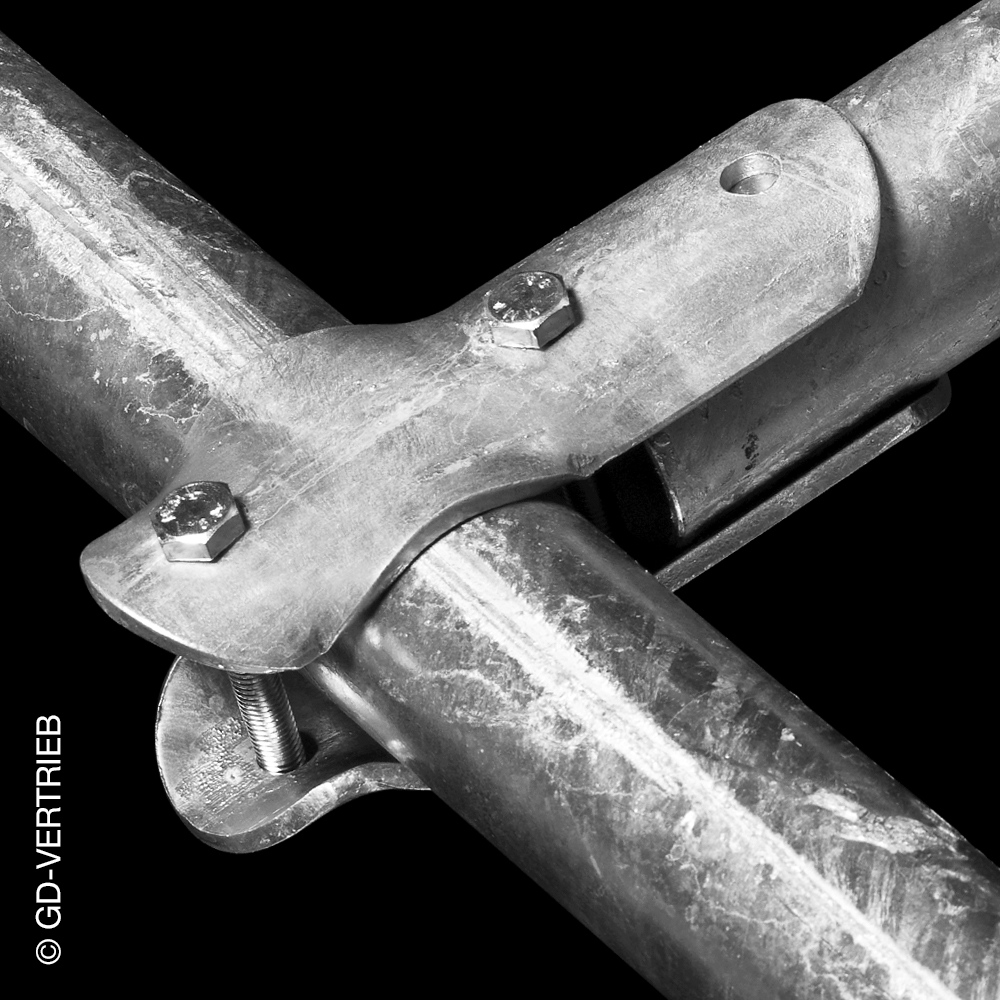

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
