Die T-Schelle – geteilt ist die klassische Lösung zur T-förmigen Verbindung von zwei Rohren. Sie ist aus V2A gefertigt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Das abzweigende Rohr (2) ist stets kleiner oder gleich groß wie das durchgehende Rohr (1). Die beiden Schellenhälften werden mit Hilfe einer Sechskantschraube oder Schlossschraube verbunden (gehört in der V2A-Version nicht zum Lieferumfang!). Der Bereich um die Schraube ist als Rippe geformt, wodurch eine gute Steifigkeit erreicht wird. Einige Größen besitzen eine zusätzliche Bohrung, welche die Fixierung des abzweigenden Rohres gegen Herausziehen mit Hilfe einer Durchgangsschraube ermöglicht.
| Artikel | Rohr (1) | Rohr (2) | Schraube | A | B | QB |
|---|---|---|---|---|---|---|
| 90030054 | 3/4″ | 3/4″ | ohne Schraube | 45 | 78 | |
| 90030084 | 1″ | 1″ | ohne Schraube | 55 | 90 | |
| 90030114 | 1 1/4″ | 1 1/4″ | ohne Schraube | 65 | 107 | ja |
| 90030144 | 1 1/2″ | 1 1/4″ | ohne Schraube | 65 | 115 | |
| 90030154 | 1 1/2″ | 1 1/2″ | ohne Schraube | 75 | 120 | |
| 90030184 | 2″ | 1 1/2″ | ohne Schraube | 75 | 135 | ja |
QB: Querbohrung
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

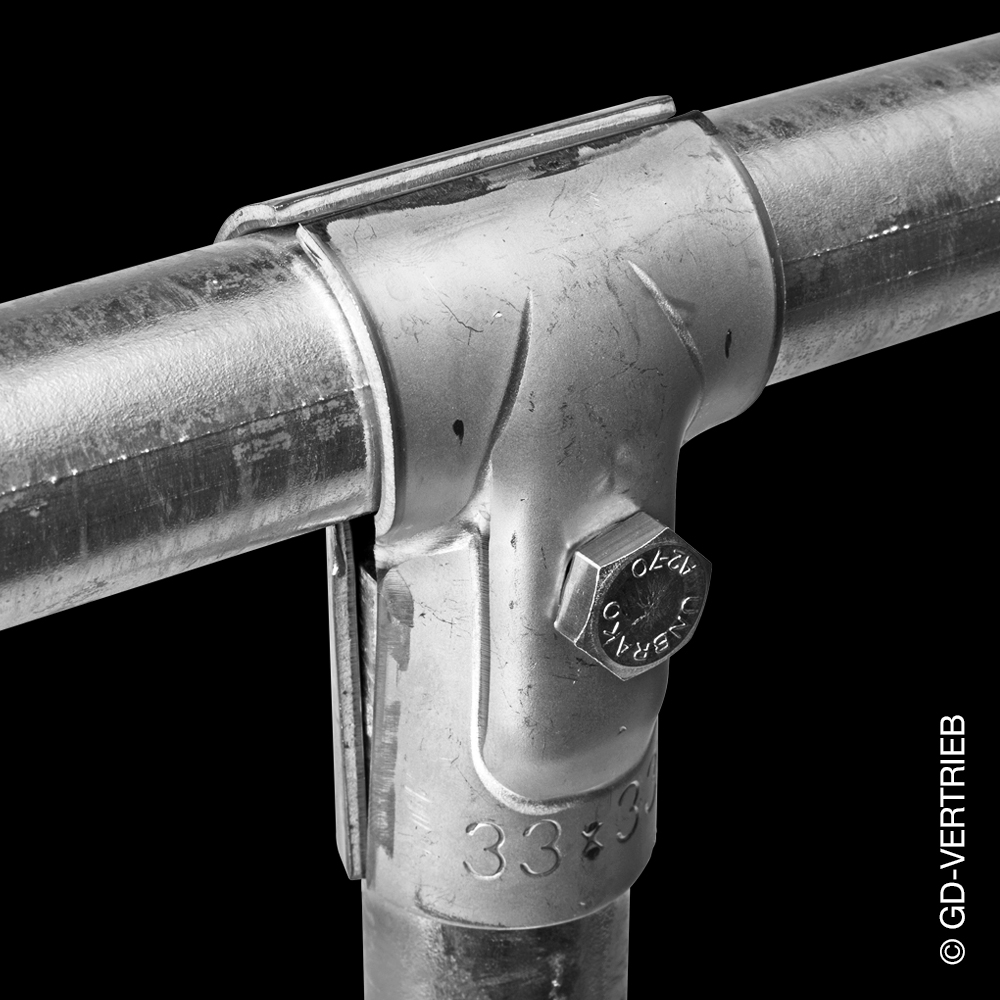

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
