Die Querschelle – geschweißt – universal wird zur kreuzweisen Verbindung von zwei Rohren übereinander verwendet. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Bei dieser Schelle werden ausnahmsweise keine Schrauben mitgeliefert, weil die Schraubenlänge entsprechend der zu klemmenden Rohre gewählt werden muss. Für die Größe 1/2″ – 3/4″ passen Schrauben M8, für die Größe 1″ – 2″ passen Schrauben M10. Die Kanten im Bereich der Schrauben sind abgerundet.
Die Schweißnaht ist empfindlich gegen hohe Belastungen, insbesondere Schwingungen. In solchen Fällen prüfen Sie bitte mit Hilfe des PRODUKTFINDERS, ob nicht ein anderes Produkt ohne Schweißnaht geeigneter ist.

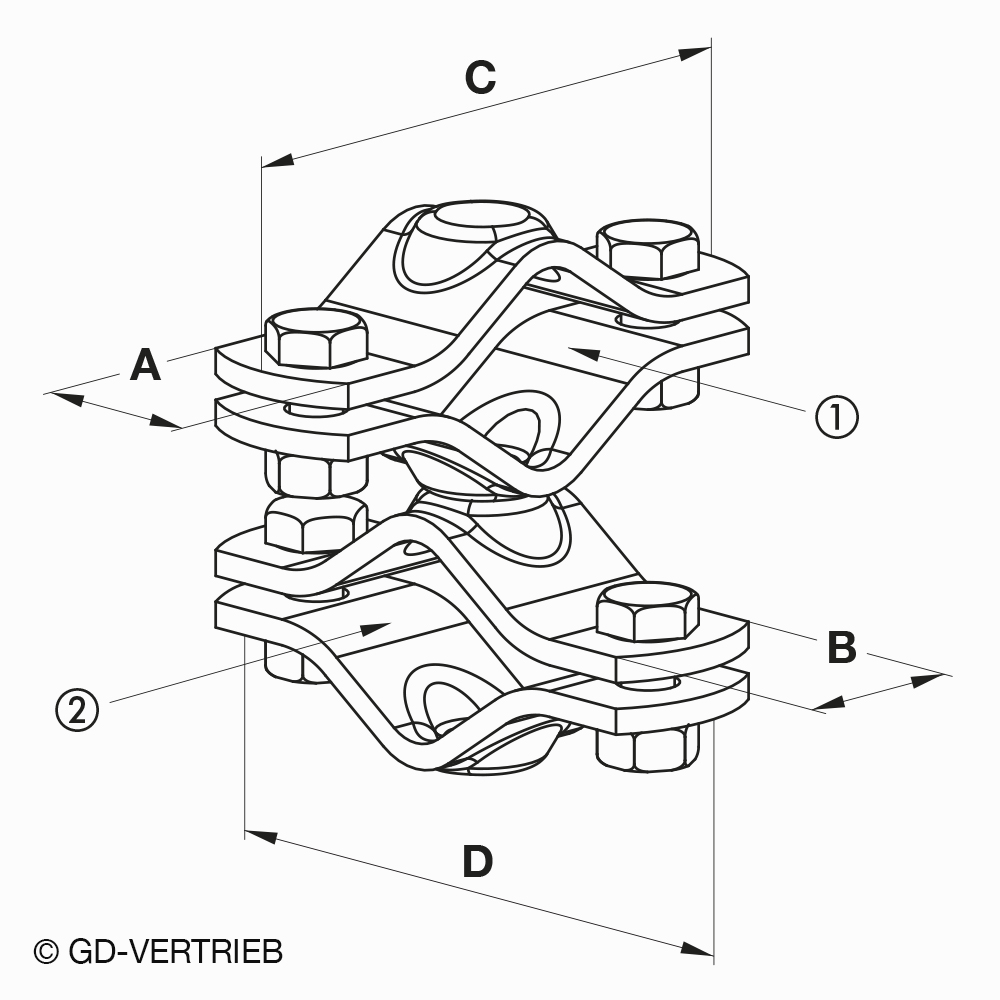

| Artikel | Rohr (1) | Rohr (2) | A | B | C | D |
|---|---|---|---|---|---|---|
| 90290012 | 1/2″ – 3/4″ | 1/2″ – 3/4″ | 25 | 25 | 90 | 90 |
| 90290032 | 1/2″ – 3/4″ | 1″ – 2″ | 25 | 35 | 90 | 117 |
| 90290022 | 1″ – 2″ | 1″ – 2″ | 35 | 35 | 117 | 117 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

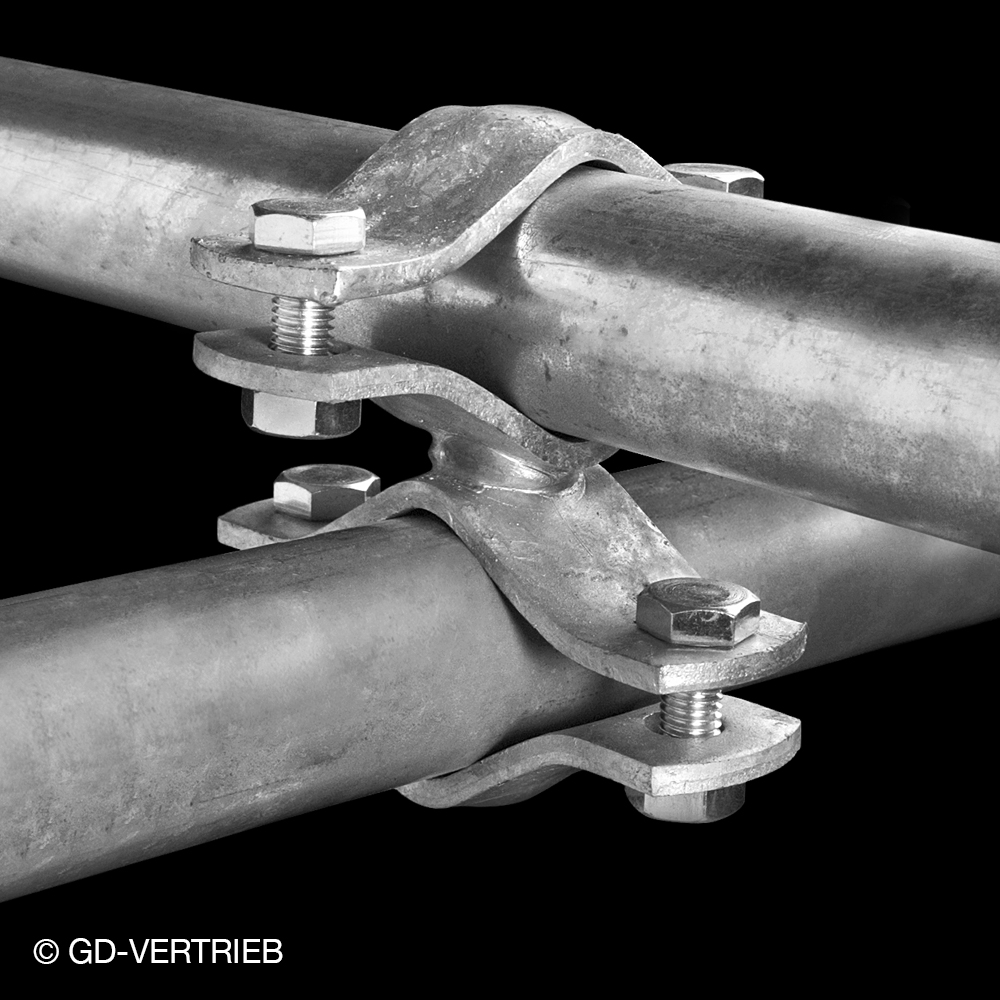

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
