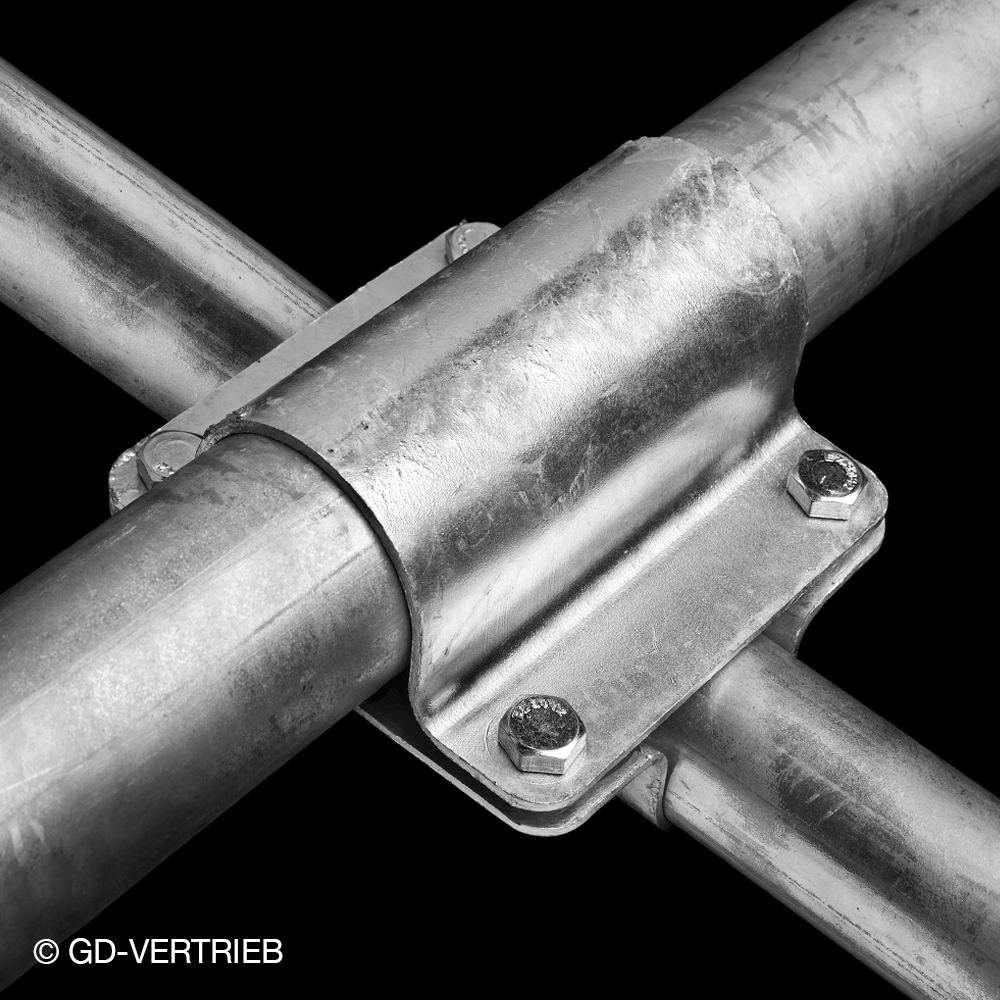

Die Querschelle – 2-teilig wird zur kreuzweisen Verbindung von zwei Rohren übereinander verwendet. Die Querschellen sind feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle.
Mit einer Querschelle 2-teilig können zwei Rohre mit gleichem Durchmesser verbunden werden, d.h. Rohr (1) = Rohr (2). Zur Verbindung von Rohren unterschiedlicher Durchmesser (z.B. 1 1/2″ mit 2 1/2″) können auch die entsprechenden Querschellenhälften miteinander kombiniert werden, sofern die Maße A/B gleich sind. Mit Hilfe der vier mitgelieferten Sechskantschrauben wird die Schelle um alle Rohre fest geschlossen. Die Ecken im Bereich der Schrauben sind abgerundet.
Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.
| Artikel | Rohr (1) | Rohr (2) | Schrauben (4x) | A | B | a.A. |
|---|---|---|---|---|---|---|
| 90530013 | 1 1/4″ | 1 1/4″ | M10 x 25 | 110 | 110 | |
| 90530033 | 1 1/2″ | 1 1/2″ | M10 x 25 | 110 | 110 | |
| 90530173 | 1 1/4″ | 1 1/4″ | M10 x 25 | 140 | 140 | |
| 90530093 | 70mm | 70mm | M10 x 25 | 140 | 140 | X |
| 90530153 | 80mm | 80mm | M10 x 25 | 155 | 155 | X |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

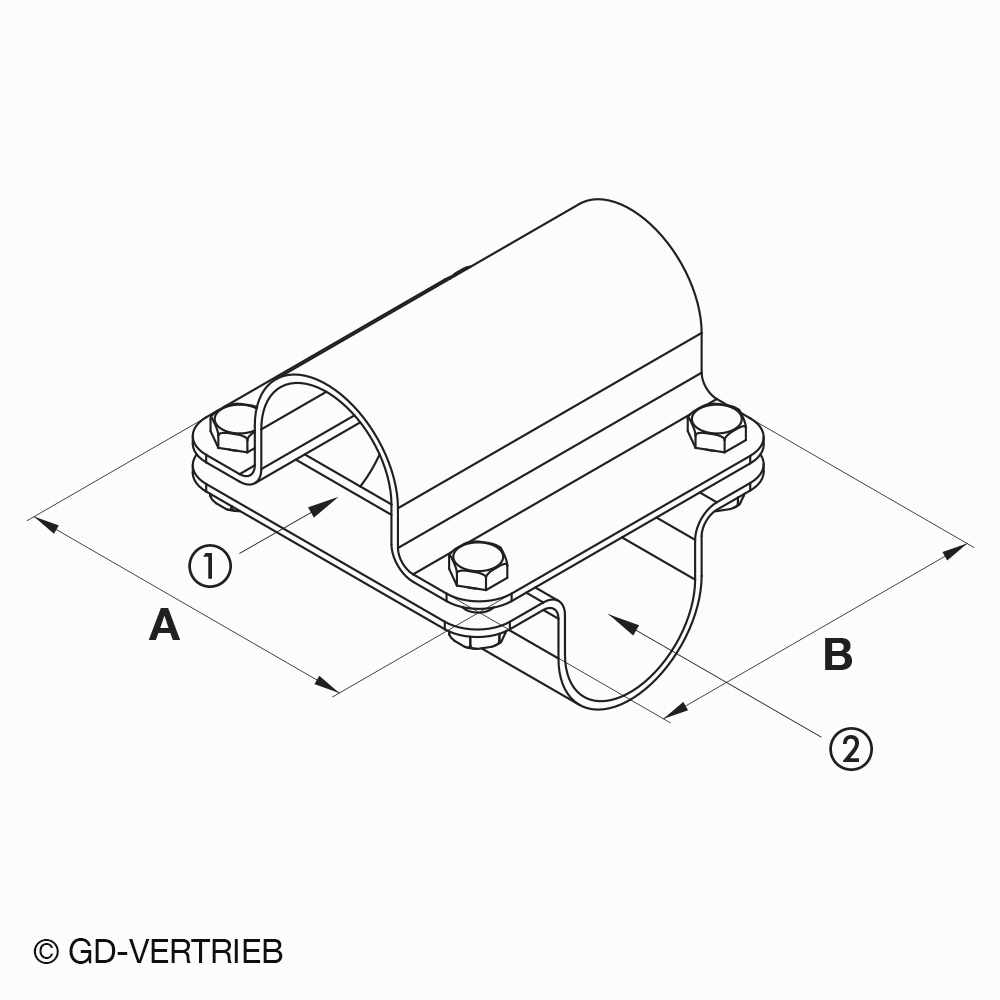

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
