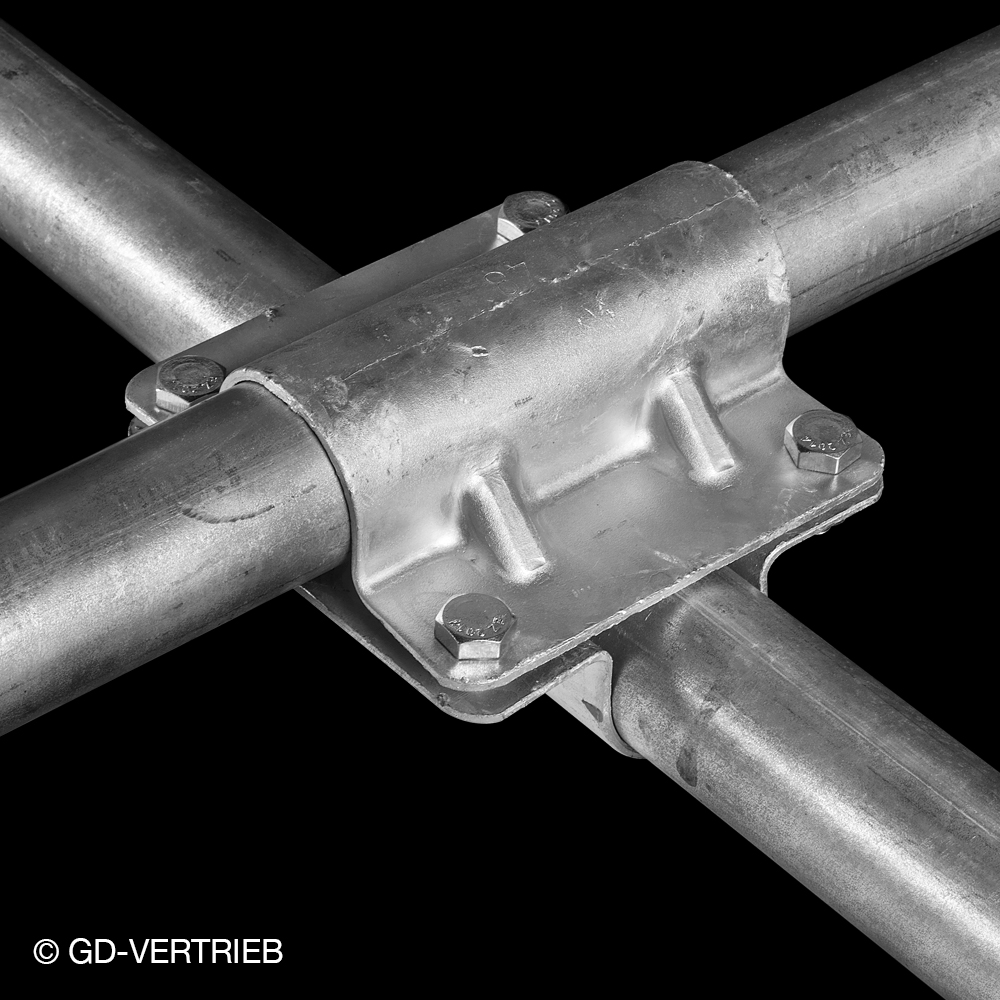

Die Querschelle – 2-teilig wird zur kreuzweisen Verbindung von zwei Rohren übereinander verwendet. Die Querschellen sind feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle.
Mit einer Querschelle 2-teilig können zwei Rohre mit gleichem Durchmesser verbunden werden, d.h. Rohr (1) = Rohr (2). Zur Verbindung von Rohren unterschiedlicher Durchmesser (z.B. 1 1/2″ mit 2 1/2″) können auch die entsprechenden Querschellenhälften miteinander kombiniert werden. Mit Hilfe der vier mitgelieferten Sechskantschrauben wird die Schelle um alle Rohre fest geschlossen. Die eingepressten Rippen erhöhen die Stabilität. Die Ecken im Bereich der Schrauben sind abgerundet.

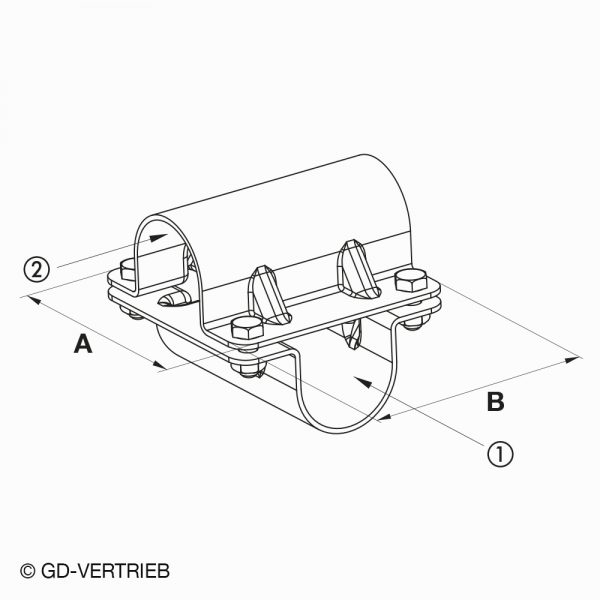

| Artikel | Rohr (1) | Rohr (2) | Schrauben (4x) | A | B |
|---|---|---|---|---|---|
| 90530213 | 1 1/2″ | 1 1/2″ | M10 x 25 | 140 | 140 |
| 90530203 | 2″ | 2″ | M10 x 25 | 140 | 140 |
| 90530223 | 2 1/2″ | 2 1/2″ | M10 x 25 | 140 | 140 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
