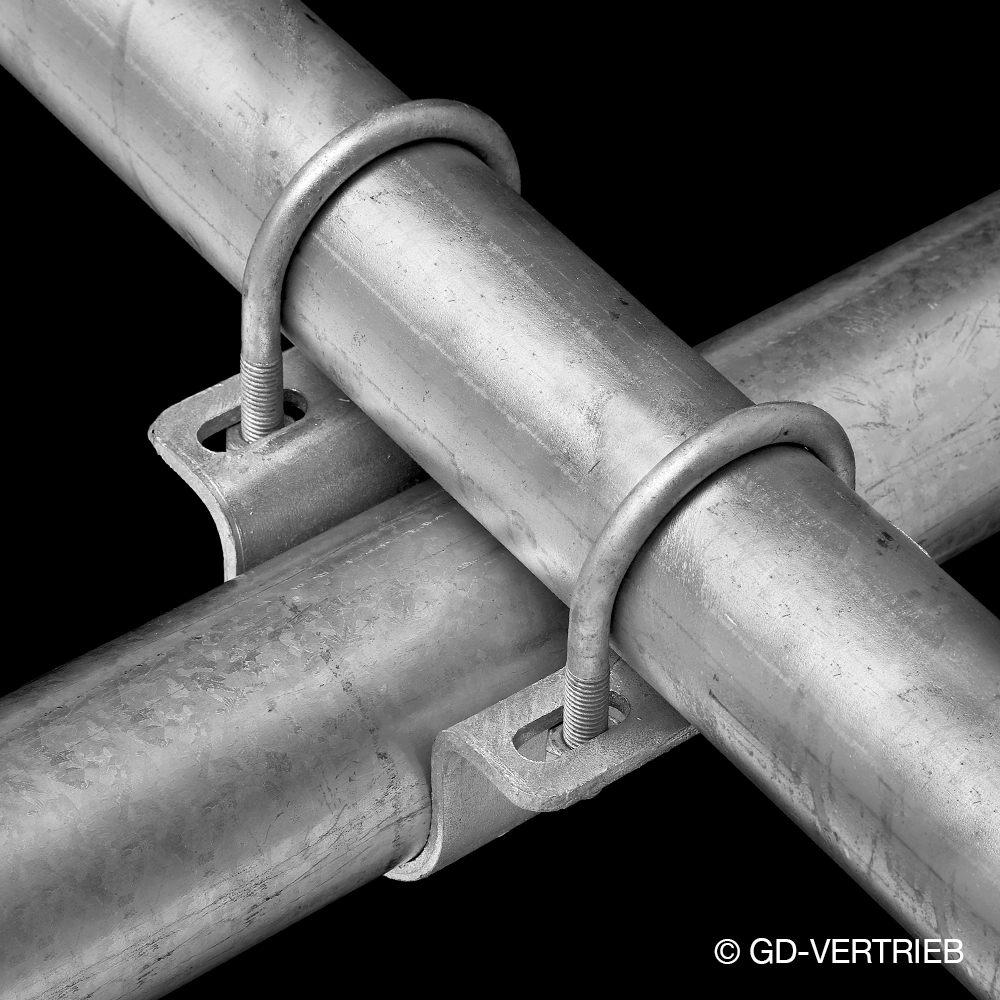

Die Omegaschelle wird zur kreuzweisen Verbindung von zwei Rohren übereinander verwendet. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Die Omegaschelle wird aus Material der Stärke 5 mm gefertigt und ist dadurch sehr stabil. Für die Befestigung von Rohr (2) gibt es passende M10-Bügelschrauben, diese sind separat zu bestellen!

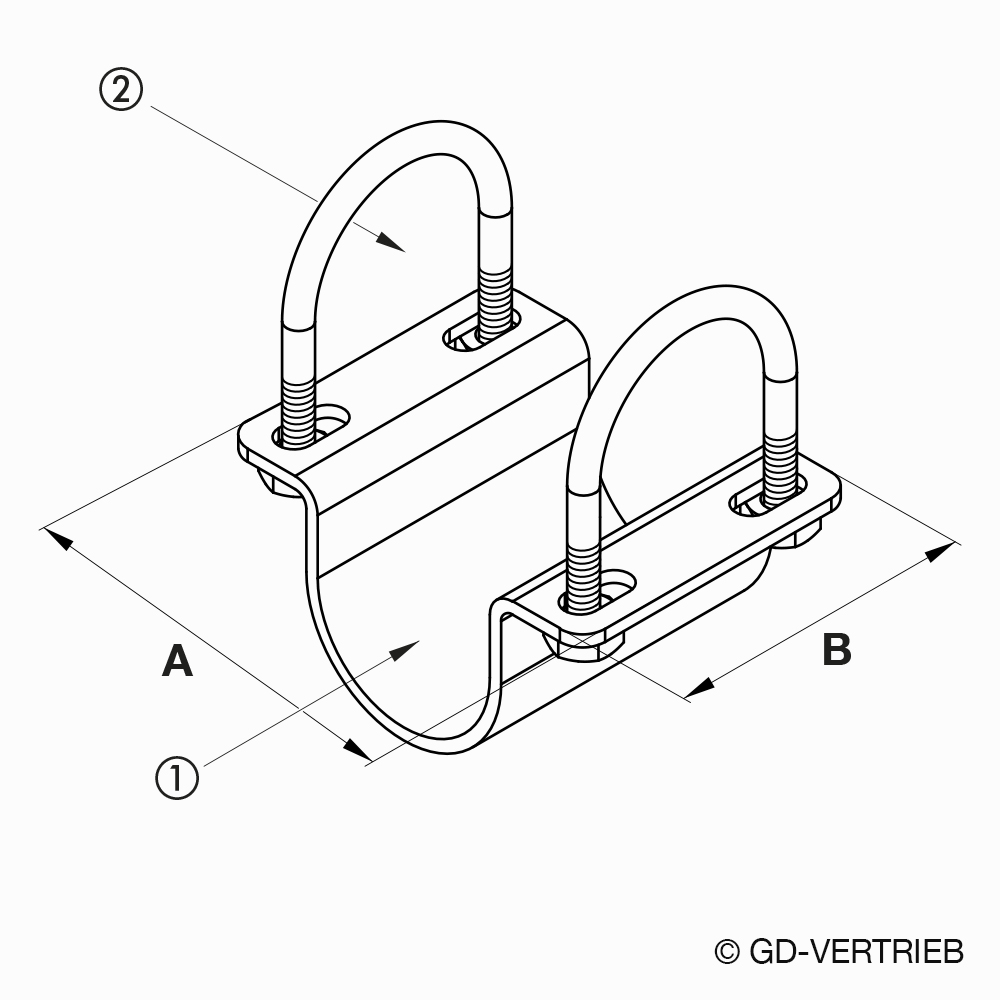

| Artikel | Rohr (1) | Rohr (2) | A | B |
|---|---|---|---|---|
| 70530102 | 1 1/2″ | 1 1/2″ | 100 | 123 |
| 70530092 | 1 1/2″ | 2″ | 100 | 123 |
| 70530162 | 2 1/2″ | 1 1/2″ – 2 1/2″ | 120 | 155 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
