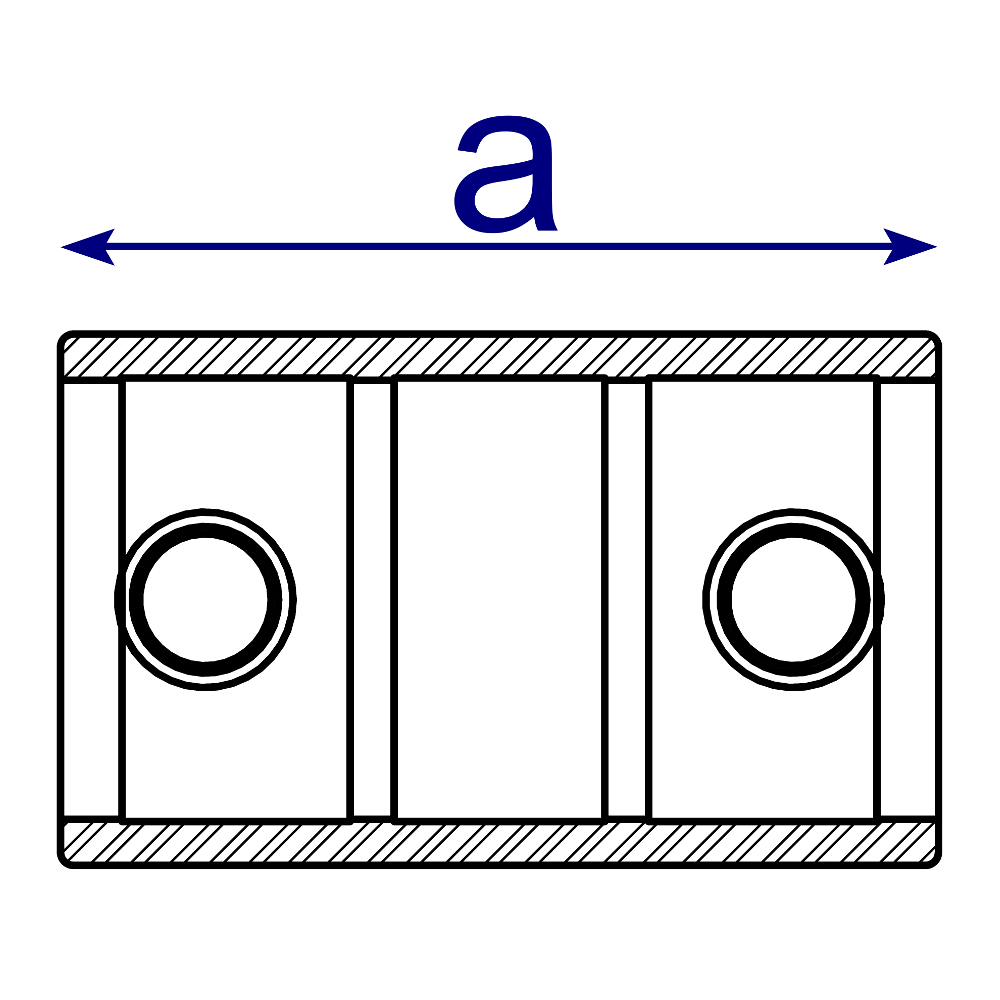

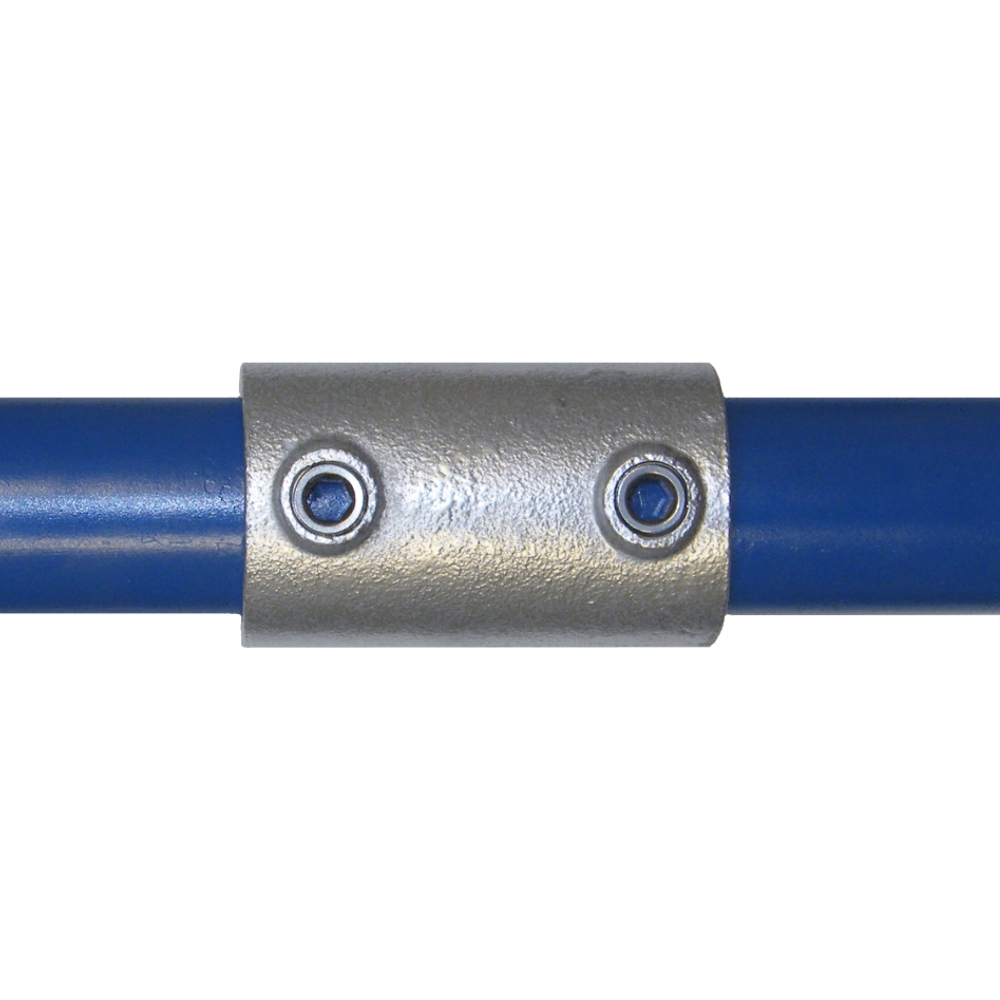

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Maße siehe Tabelle bzw. Grafik. Die Fixierung der Rohre erfolgt mit Hilfe von Klemmschrauben (werden mitgeliefert).
| Artikel | Rohr | A |
|---|---|---|
| 800806 | 1″ | 90 |
| 800807 | 1 1/4″ | 101 |
| 800808 | 1 1/2″ | 100 |
| 800809 | 2″ | 120 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

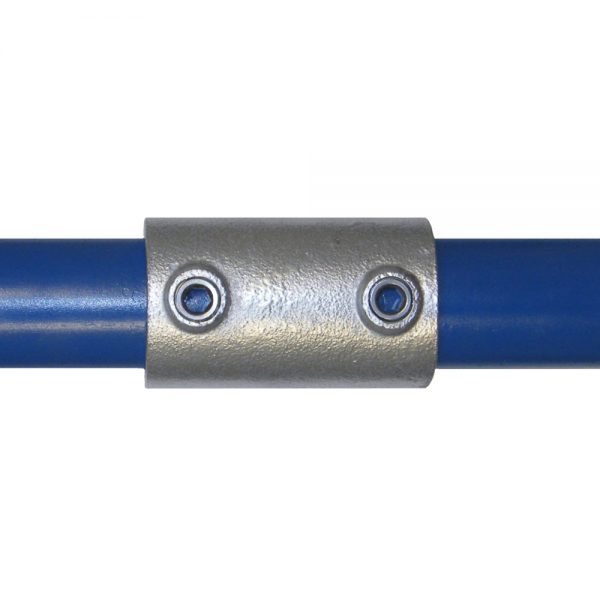

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
