Der Kreuzverbinder wird zur Verbindung von zwei Rohren über Kreuz verwendet, wobei das durch die Bohrungen gesteckte Rohr (1) die Nenngröße ½“ haben muss. Der Kreuzverbinder ist galvanisch verzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der mitgelieferten Schraube werden die beiden Rohre fixiert und können aber auch schnell gelöst und verstellt werden.
| Artikel | Rohr (1) | Rohr (2) | Schraube | A | B | C |
|---|---|---|---|---|---|---|
| 90750017 | 1/2″ | 1″ | M8 x 20 | 44 | 35 | 75 |
| 90750027 | 1/2″ | 1 1/4″ | M8 x 20 | 50 | 35 | 83 |
| 90750037 | 1/2″ | 1 1/2″ | M8 x 20 | 56 | 35 | 93 |
| 90750047 | 1/2″ | 2″ | M8 x 25 | 74 | 35 | 113 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

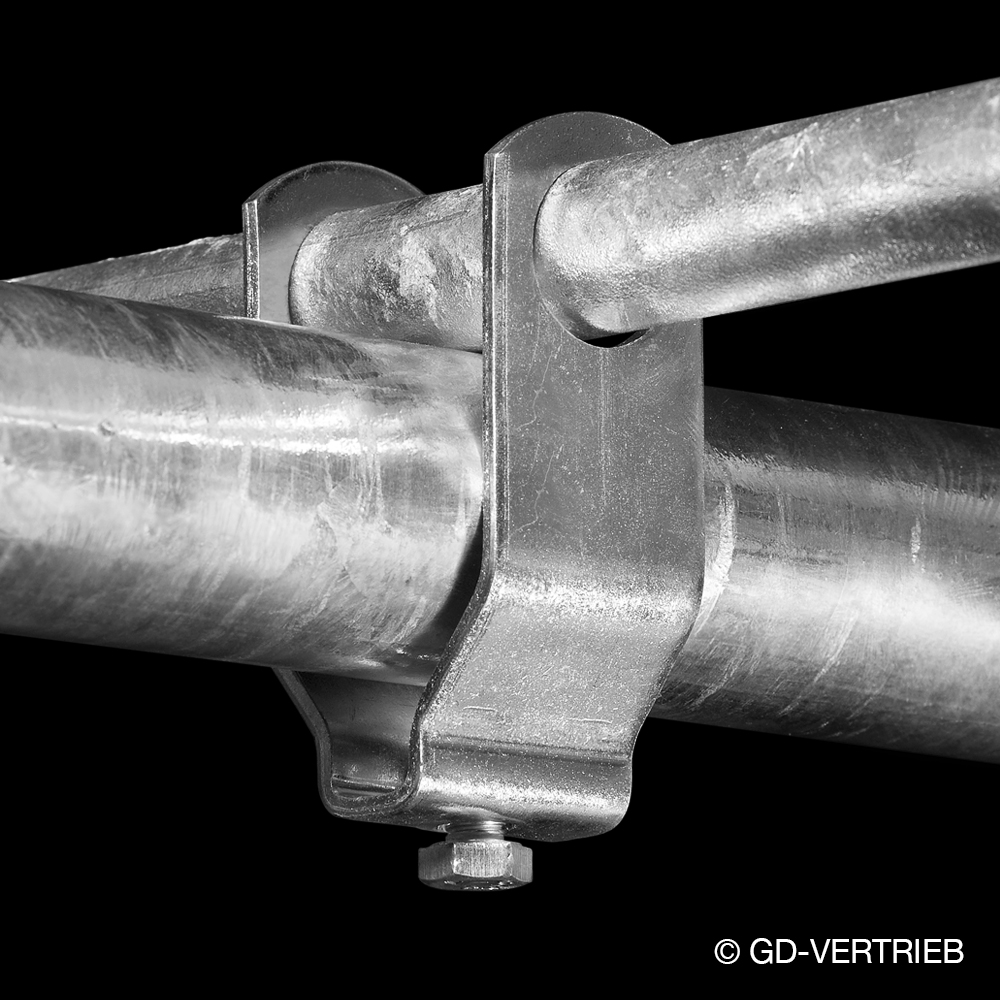

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
