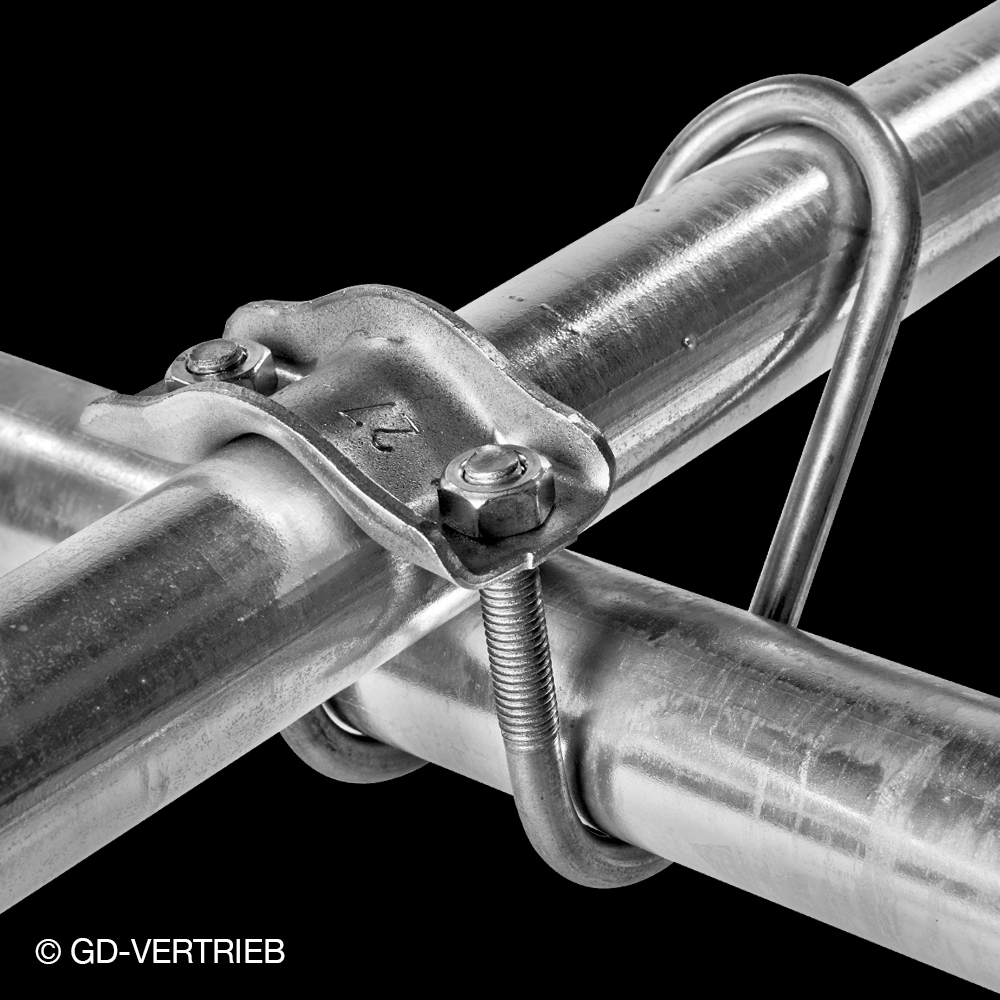

Der Kreuzbügel – offen (Produktgruppe 101) wird zur kreuzweisen Verbindung von zwei Rohren übereinander verwendet. Er ist aus Edelstahl (V2A) gefertigt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Bei der Montage wird der Kreuzbügel über die bereits gekreuzten Rohren positioniert, danach wird der mitgelieferte Steg aufgesetzt und mit den beiden Muttern fest angezogen.
| Artikel | Rohr (1) | Rohr (2) | Muttern (2x) |
|---|---|---|---|
| 91010065 | 1″ | 1″ | M8 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
