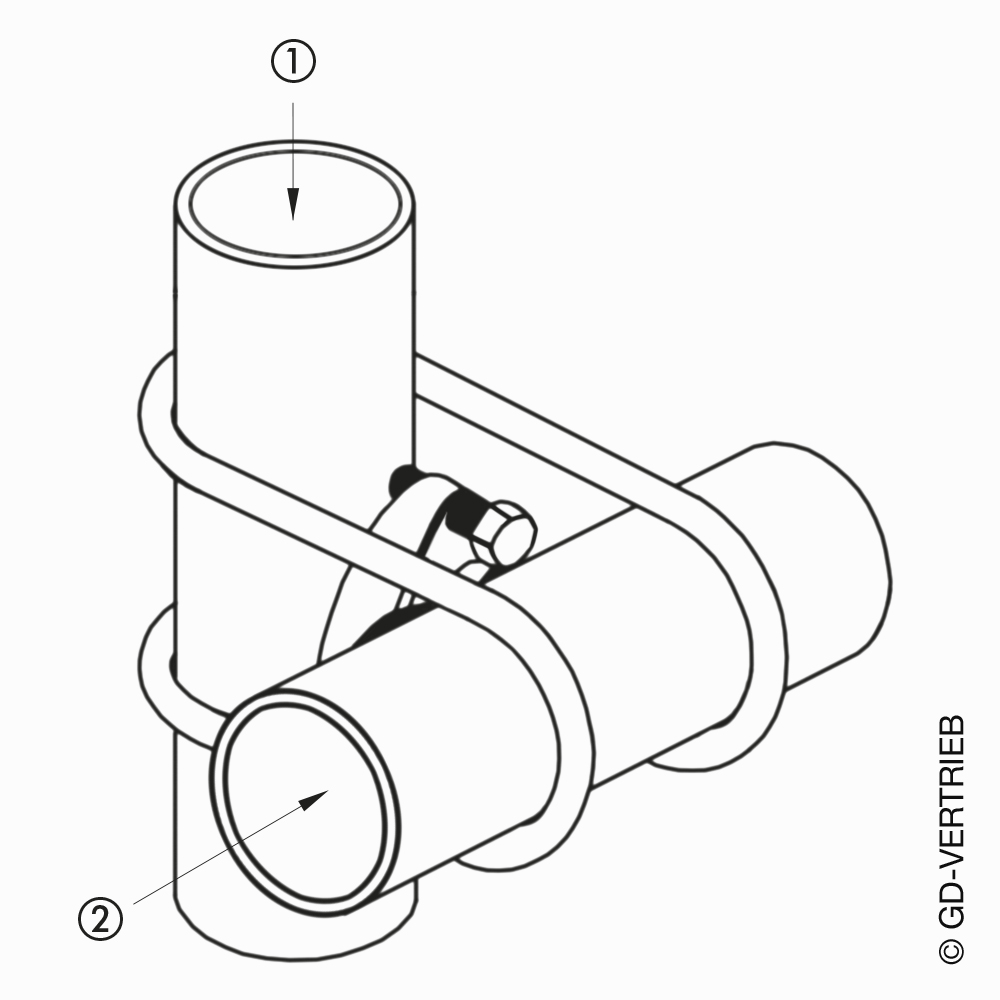

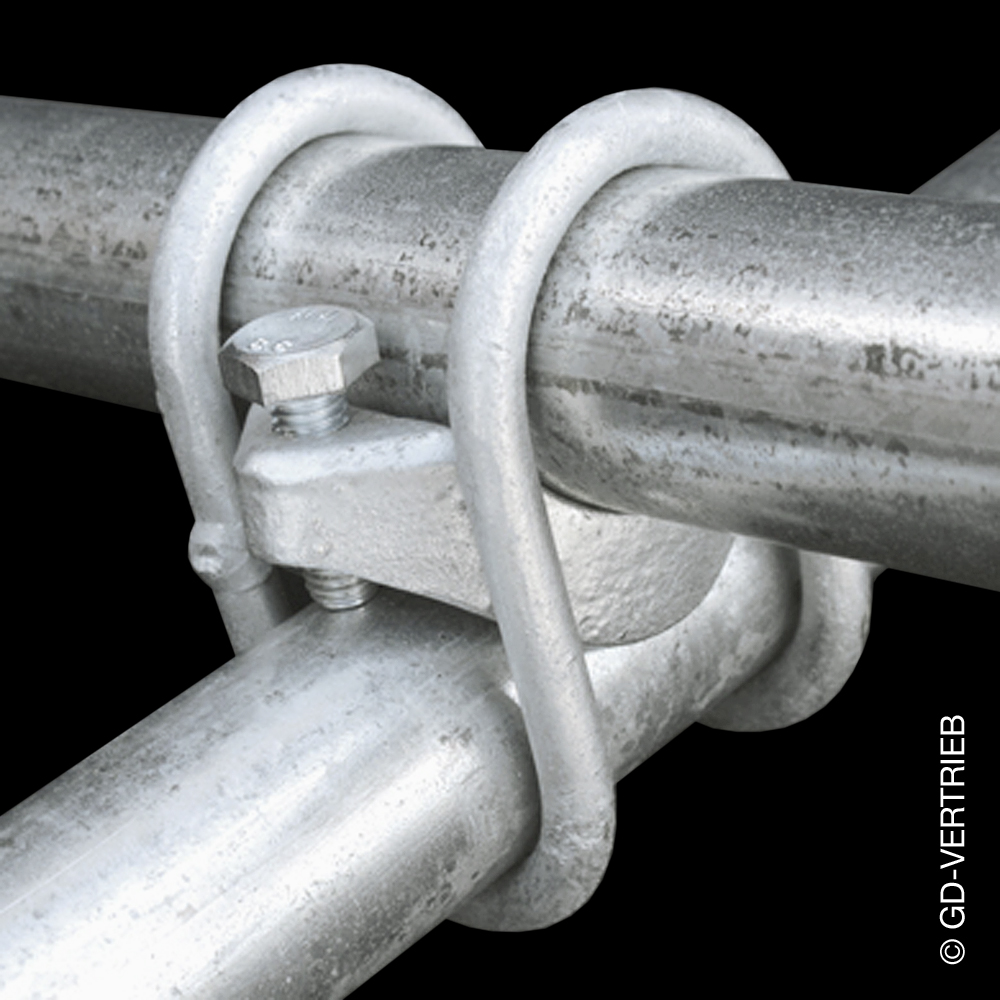

Der Kreuzbügel mit Fixierelement ermöglicht die Verbindung von zwei Rohren über Kreuz. Der Bügel hat den Durchmesser 10 mm und ist feuerverzinkt, das Fixierelement ist aus Temperguss und ebenfalls feuerverzinkt, verfügbare Größen siehe Tabelle. Durch Anziehen der Schraube am Fixierelement werden die beiden Rohre durch die spezielle Formgebung dieses Fixierelementes gegen den verschweißen Bügel gedrückt und fixiert. Durch Lösen der Schraube des Fixierelementes wird die Rohrverbindung gelockert, aber nicht aufgehoben. Damit eignet sich diese Lösung insbesondere dort, wo die Position eines Rohres verstellbar sein muss.
| Artikel | Rohr (1) | Rohr (2) | Fixierschraube |
|---|---|---|---|
| 520066 | 1″ | 1″ | M8 |
| 520076 | 1 1/4″ | 1 | M8 |
| 520077 | 1 1/4″ | 1 1/4″ | M8 |
| 520087 | 1 1/2″ | 1 1/4″ | M8 |
| 520088 | 1 1/2″ | 1 1/2″ | M8 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
