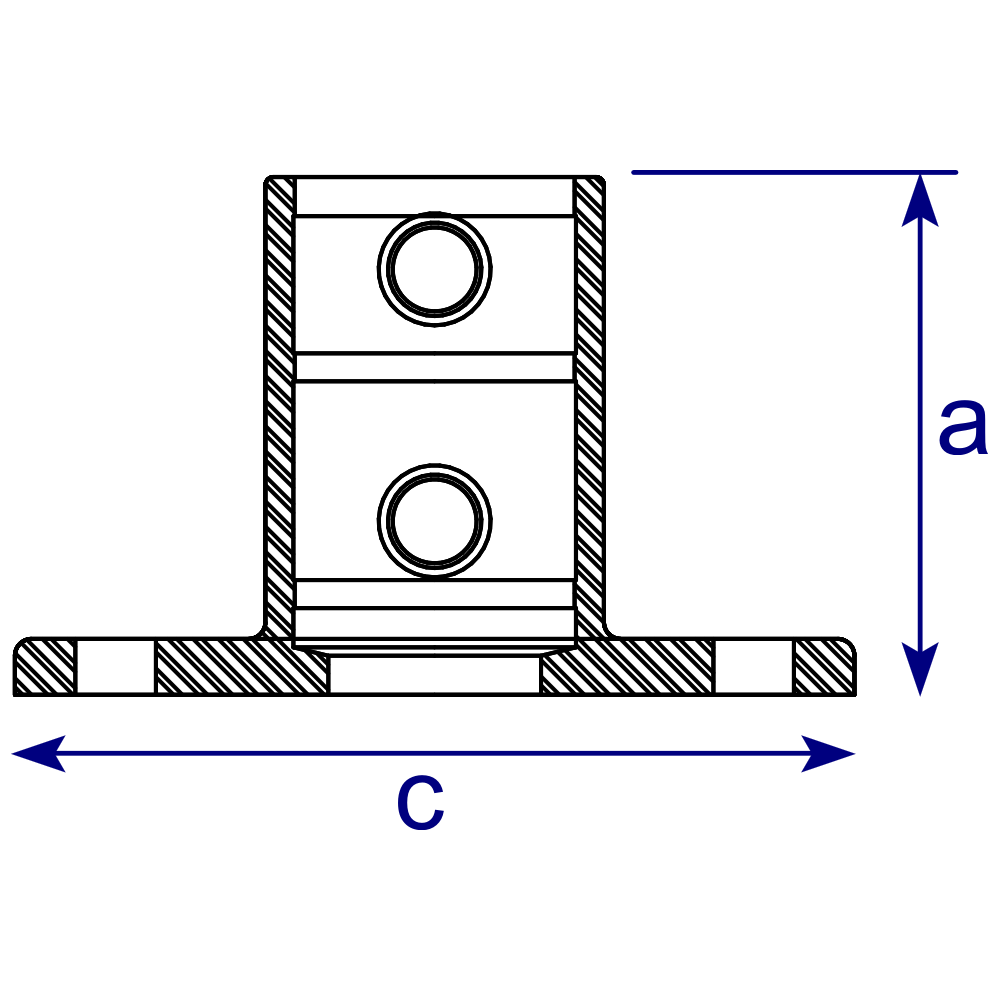

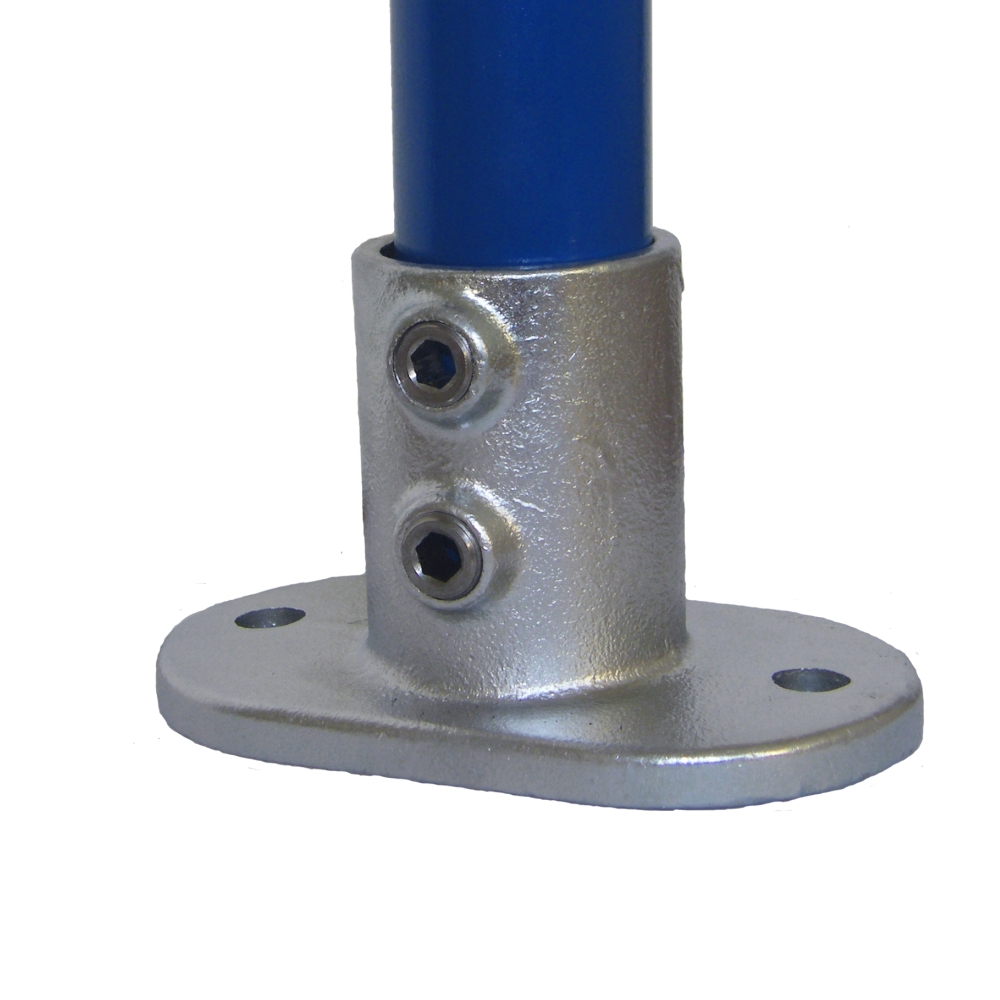

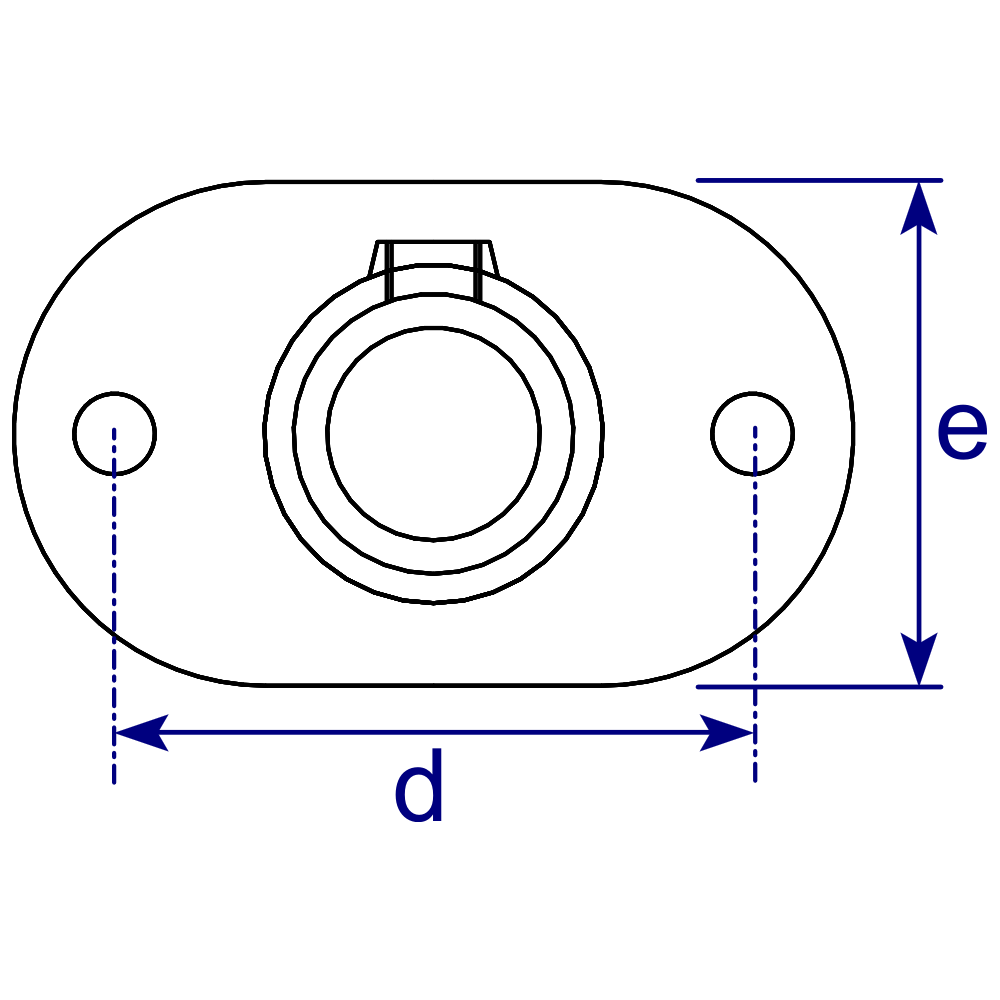

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Maße siehe Tabelle bzw. Grafik. Die Fixierung des Rohrs erfolgt mit Hilfe von Klemmschrauben (werden mitgeliefert).
| Artikel | Rohr | A | C | D | E |
|---|---|---|---|---|---|
| 801206 | 1″ | 71 | 127 | 89 | 62 |
| 801207 | 1 1/4″ | 84 | 139 | 101 | 72 |
| 801208 | 1 1/2″ | 89 | 152 | 114 | 86 |
| 801209 | 2″ | 104 | 165 | 127 | 96 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
