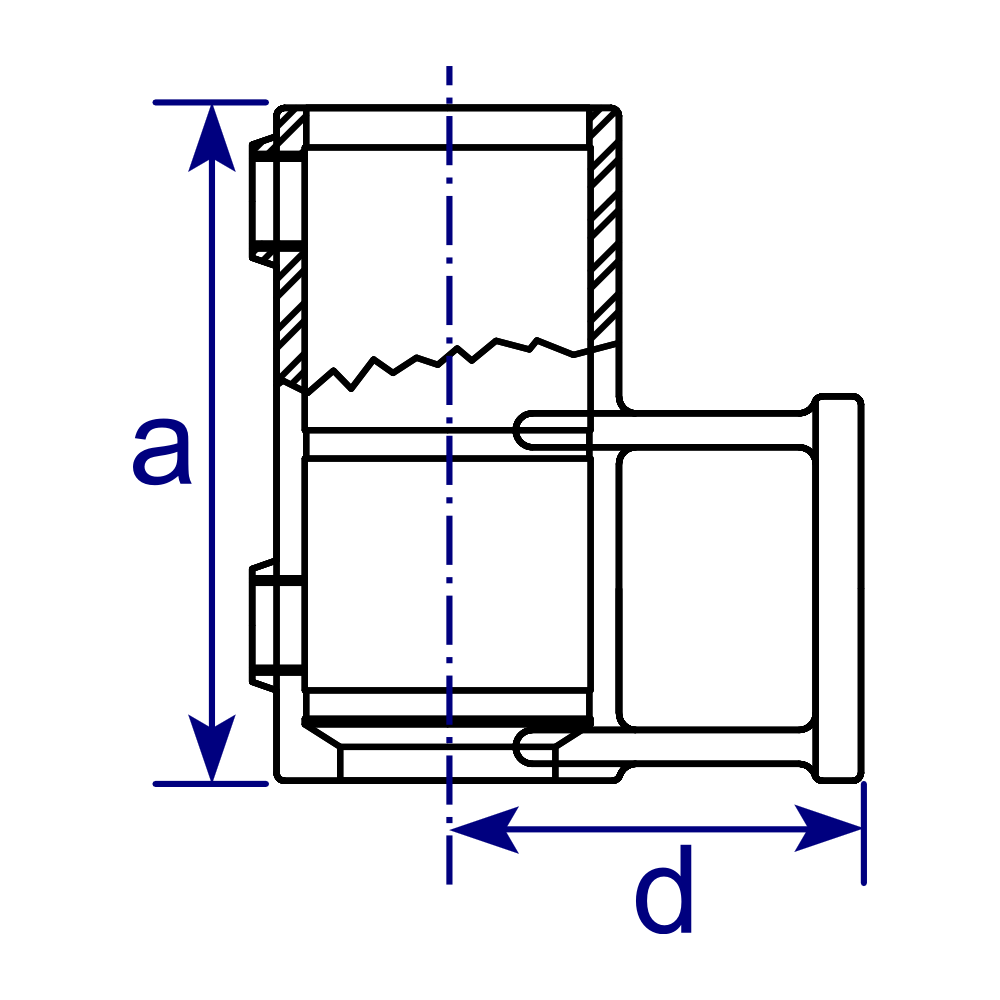

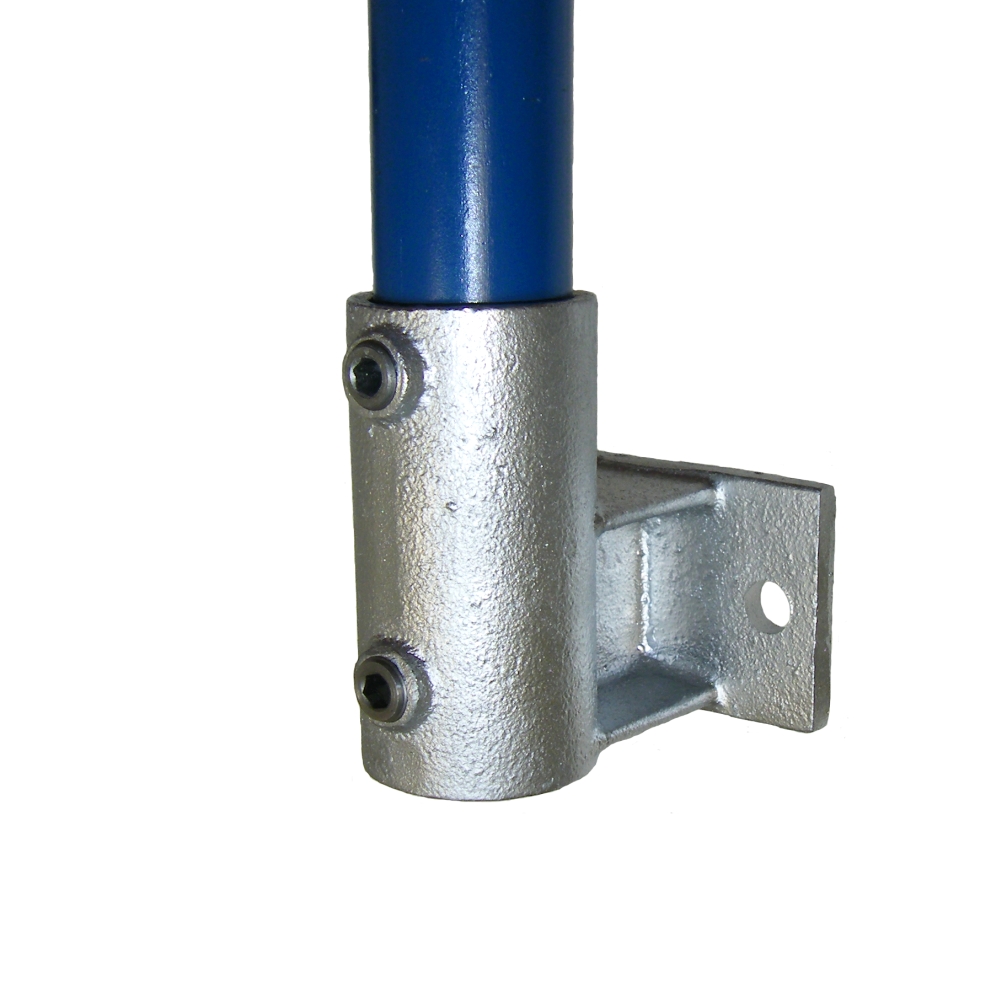

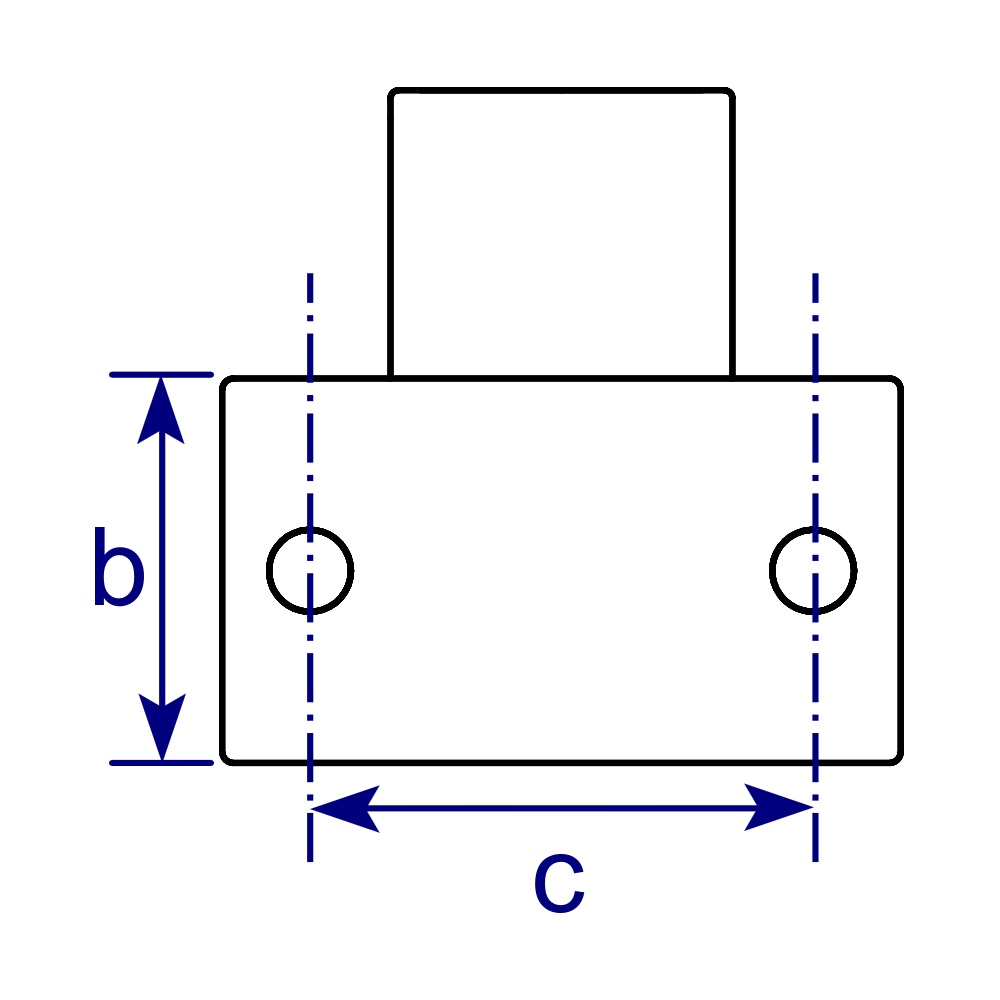

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Maße siehe Tabelle bzw. Grafik. Die Fixierung des Rohrs erfolgt mit Hilfe von Klemmschrauben (werden mitgeliefert).
| Artikel | Rohr | A | B | C | D |
|---|---|---|---|---|---|
| 801606 | 1″ | 102 | 45 | 67 | 57 |
| 801607 | 1 1/4″ | 111 | 53 | 73 | 64 |
| 801608 | 1 1/2″ | 119 | 68 | 89 | 73 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
