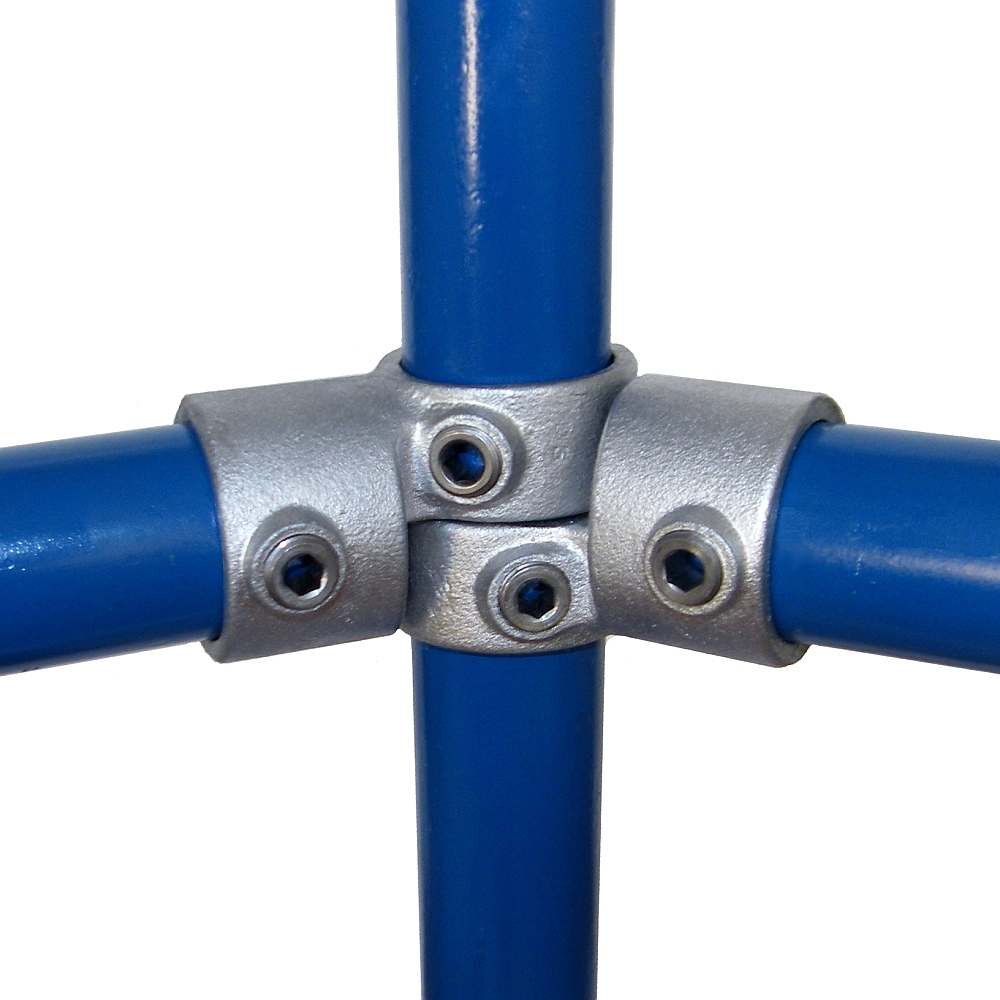

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Es können nur Rohre mit gleichem Außendurchmesser miteinander verbunden werden, Maße siehe Tabelle bzw. Grafik. Die Fixierung der Rohre erfolgt mit Hilfe von Klemmschrauben (werden mitgeliefert).
Bitte beachten: Für die im Foto dargestellte Lösung benötigen Sie 2 Stück!
| Artikel | Rohr | A |
|---|---|---|
| 802106 | 1″ | 59 |
| 802107 | 1 1/4″ | 73 |
| 802108 | 1 1/2″ | 93 |
| 802109 | 2″ | 110 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
