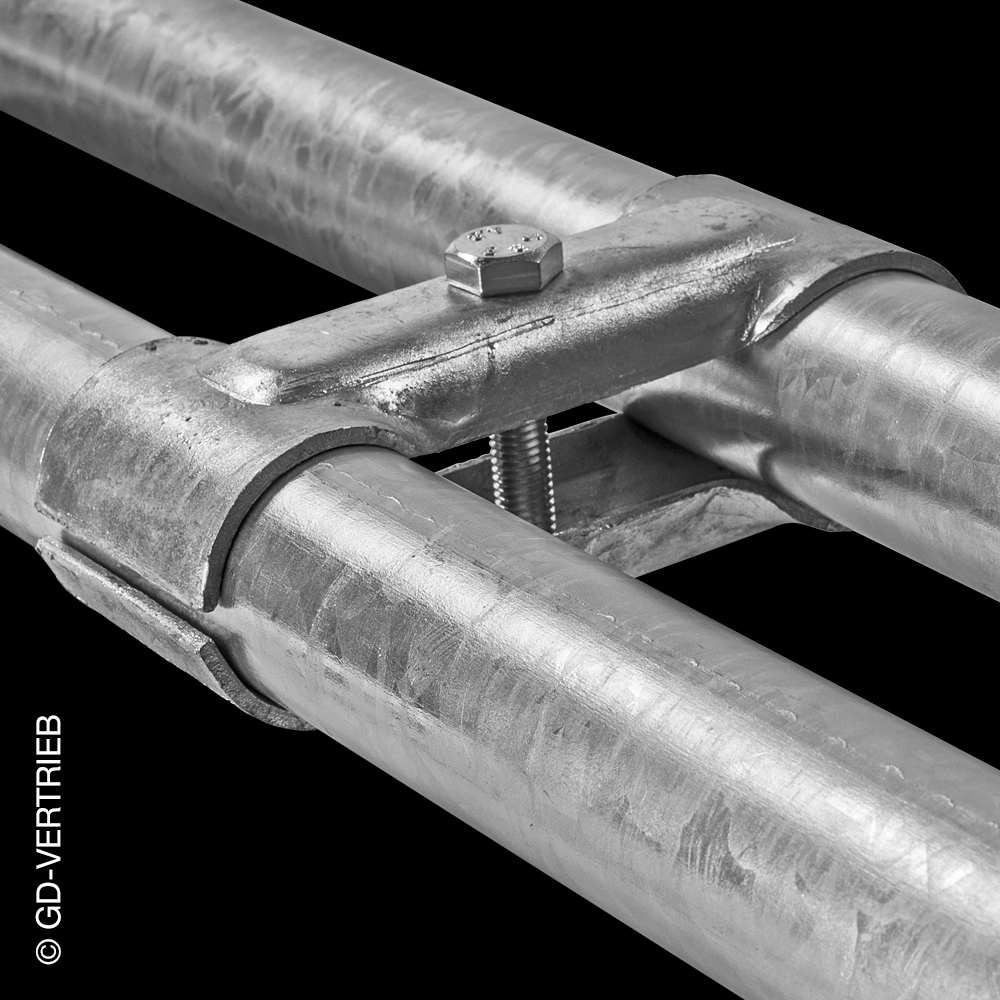

Die Doppelschelle dient zur Verbindung von zwei parallelen Rohren. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Die beiden Schellenhälften werden über die mitgelieferte Sechskantschraube fest miteinander verbunden. Durch die Formgebung ist die Doppelschelle sehr stabil.
Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.
| Artikel | Rohr (1) | Rohr (2) | Schraube(n) | A | B | C | a.A. |
|---|---|---|---|---|---|---|---|
| 90230013 | 3/4″ | 1/2″ | M8 x 45 | 35 | 100 | 65 | |
| 90230173 | 3/4″ | 3/4″ | M10 x 45 | 42 | 96 | 64 | |
| 90230023 | 1″ | 3/4″ | M10 x 45 | 45 | 100 | 61 | |
| 90230033 | 1″ | 1″ | M10 x 55 | 45 | 135 | 93 | |
| 90230043 | 1 1/4″ | 3/4″ | M10 x 45 | 45 | 115 | 72 | |
| 90230053 | 1 1/4″ | 1″ | M10 x 55 | 45 | 145 | 100 | |
| 90230063 | 1 1/4″ | 1 1/4″ | M10 x 70 | 55 | 150 | 101 | |
| 90230073 | 1 1/2″ | 3/4″ | M10 x 45 | 45 | 130 | 84 | |
| 90230083 | 1 1/2″ | 1″ | M10 x 55 | 45 | 150 | 99 | |
| 90230093 | 1 1/2″ | 1 1/4″ | M10 x 70 | 55 | 160 | 105 | |
| 90230103 | 1 1/2″ | 1 1/2″ | M10 x 70 | 55 | 165 | 110 | |
| 90230163 | 2″ | 1″ | M10 x 55 (2x) | 55 | 160 | 103 | |
| 90230133 | 2″ | 1 1/4″ | M10 x 60 (2x) | 70 | 180 | 120 | |
| 90230113 | 2″ | 1 1/2″ | M12 x 70 | 75 | 190 | 125 | |
| 90230123 | 2″ | 2″ | M12 x 70 | 75 | 200 | 130 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

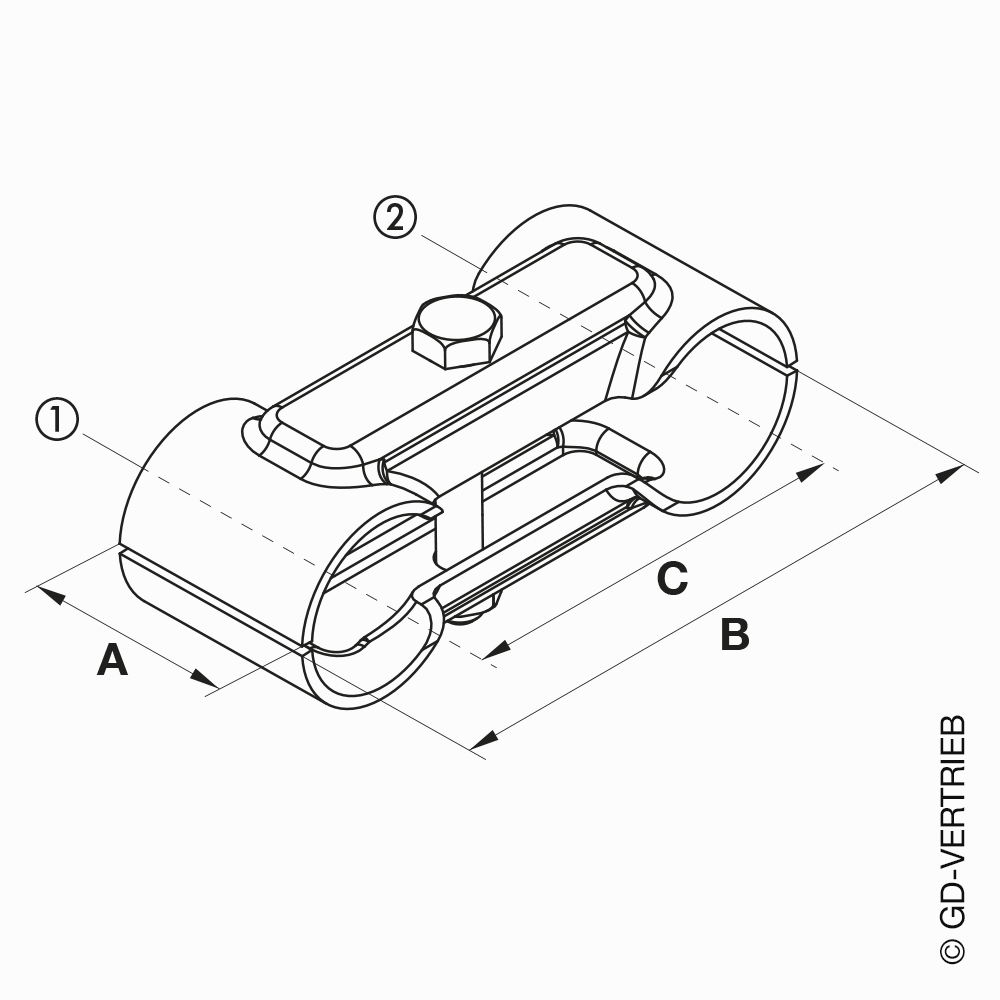

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
