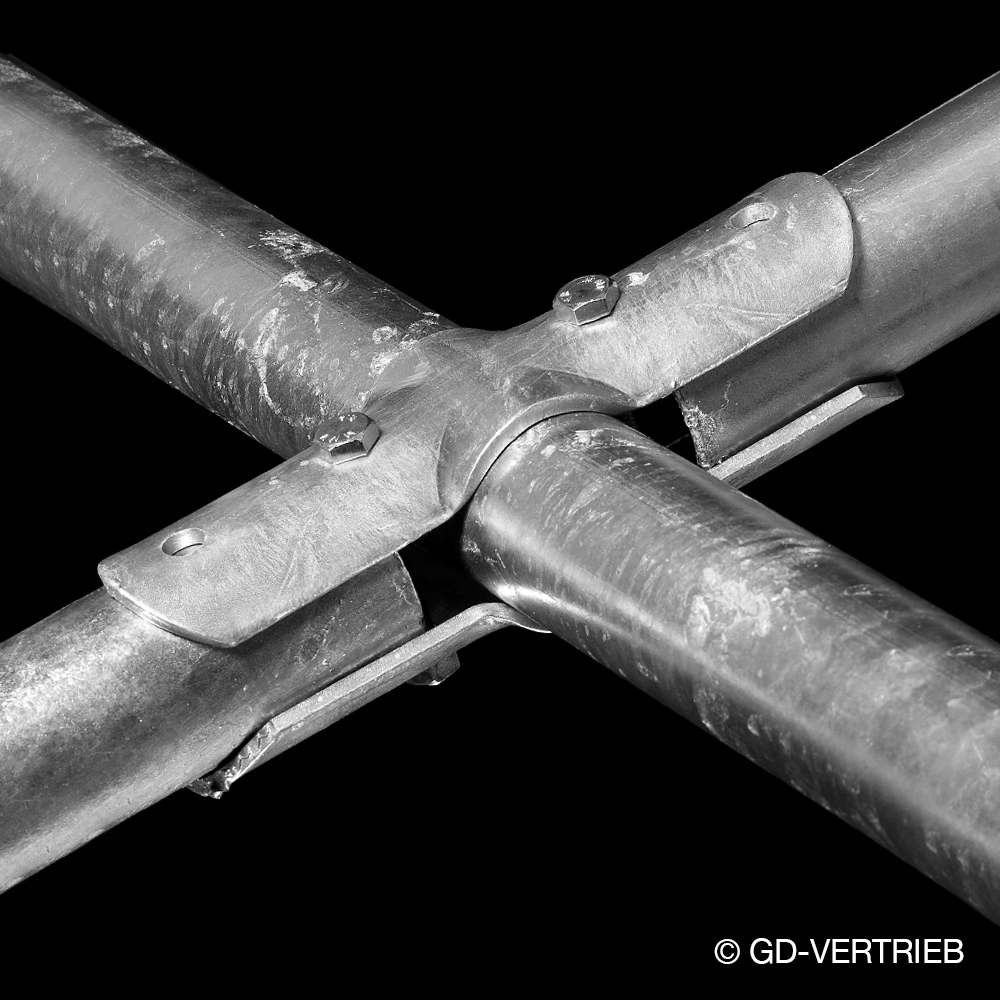

Die Doppel-T-Schelle – verstärkt dient zur Verbindung von drei Rohren in einem Knotenpunkt (X-Verbindung). Verfügbare Größen und Hauptabmessungen siehe Tabelle. Das durchgehende Rohr (1) ist größer oder gleich groß wie die beiden abzweigenden Rohre (2). Die beiden Schellenhälften werden mit Hilfe der zwei mitgelieferten Sechskantschrauben verbunden. Je eine zusätzliche Bohrung ermöglicht bei Bedarf die Fixierung des abzweigenden Rohres gegen Herausziehen mit Hilfe einer Durchgangsschraube. Diese Schelle wird aus 5 mm starkem Material hergestellt und ist deshalb besonders stabil!

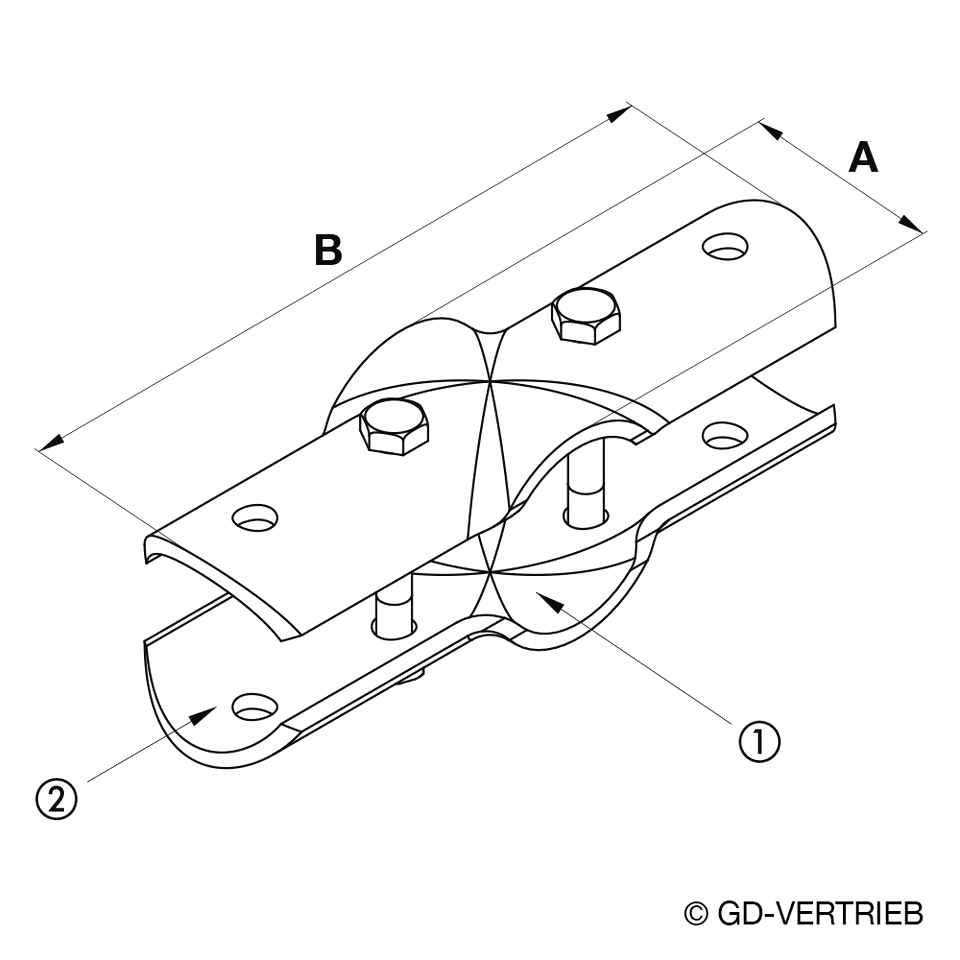

| Artikel | Rohr (1) | Rohr (2) | Schrauben (2x) | A | B |
|---|---|---|---|---|---|
| 90850013 | 1 1/2″ | 1 1/2″ | M12 x 80 | 70 | 224 |
| 90850023 | 2″ | 1 1/2″ | M12 x 80 | 70 | 236 |
| 90850033 | 2″ | 2″ | M12 x 85 | 70 | 236 |
| 90850043 | 2 1/2″ | 1 1/2″ | M12 x 80 | 70 | 252 |
| 90850053 | 2 1/2″ | 2″ | M12 x 85 | 70 | 252 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
