Die 4-Loch-Halbschelle – universal eignet sich in Kombination aus zwei gegenüberliegenden Halbschellen für diverse Befestigungen an/von Rohren. Sie ist feuerverzinkt, kann auf Wunsch aber auch galvanisch verzinkt geliefert werden. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Diese Halbschelle ist trapezförmig ausgeführt, so dass das am Rohr jeweils nur an zwei Linien berührt wird. Dadurch können mit einer Halbschelle universal auch Rohre unterschiedlicher Nennweiten fixiert werden. Die 4-Loch-Halbschelle ist breiter als die normale Universal-Halbschelle und verfügt über vier Befestigungsbohrungen. Die Außenkanten sind abgerundet.
Diese Artikel sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

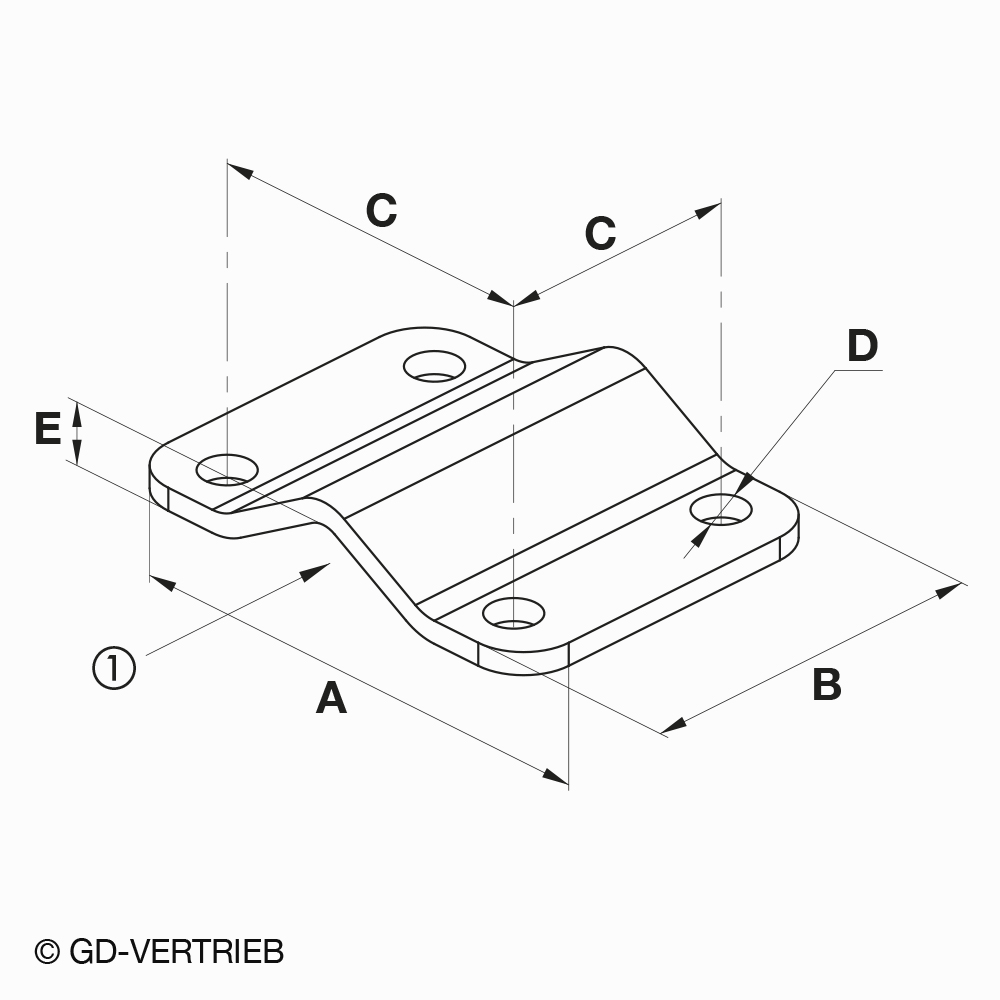

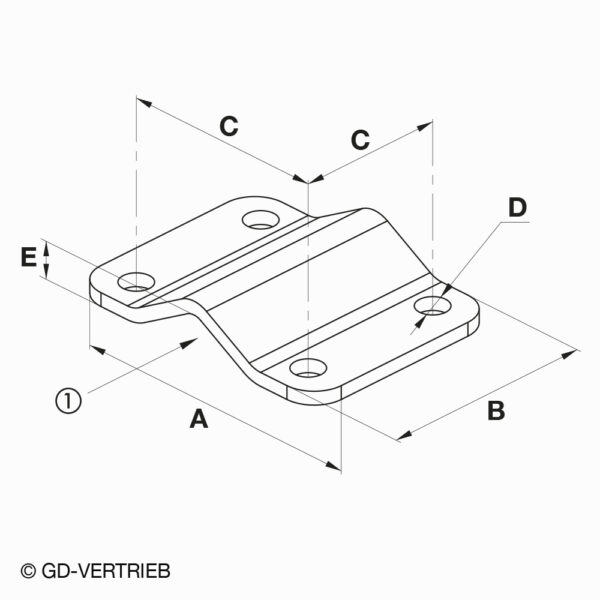

| Artikel | Rohr (1) | Oberfl. | A | B | C | D | E | a.A. |
|---|---|---|---|---|---|---|---|---|
| 70420012 | 1″ – 2″ | feuerverz. | 116 | 80 | 56/76 | 11 | 15 | X |
| 70420016 | 1″ – 2″ | galv. verz. | 116 | 80 | 56/76 | 11 | 15 | X |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

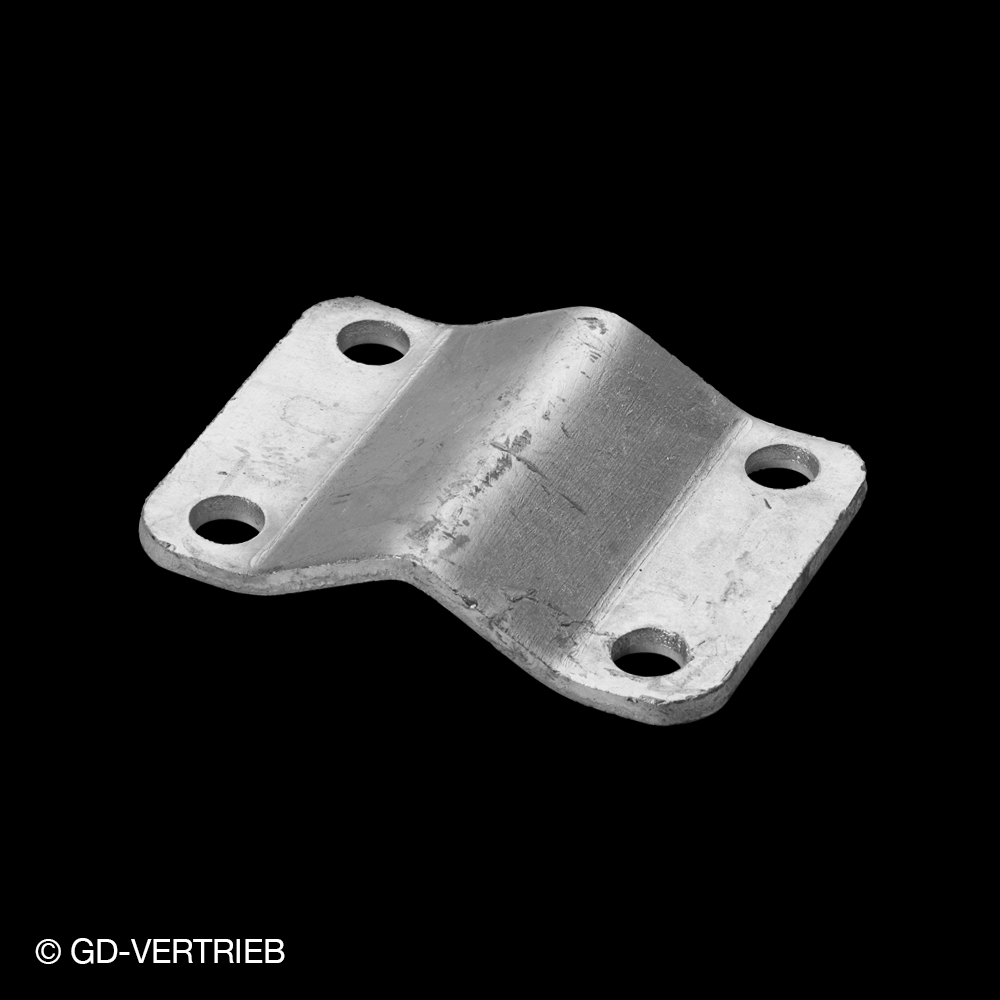

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
